DJS-1系列跳閘回路監視繼電器產品詳細說明：

DJS-1系列跳閘回路監視繼電器用途：

DJS-1/T、DJS-1/Q型跳閘回路監視繼電器可連續監視斷路器中的跳閘回路。并對下列情況產生報警。
a) DC電源消失。
b) 跳閘線圈及其引線發生故障。
c) 斷路器輔助接點的故障。
d) 監視繼電器本身的故障。


DJS-1系列跳閘回路監視繼電器型號名稱：




工作原理：
該繼電器由一個電磁型輔助繼電器和一個提供返回延時的RC回路組成。在繼電器線圈回路中串接一個發光二極管，當跳閘回路完好時則發光二極管(輔助繼電器在動作狀態)。
當斷路器處在“合閘”狀態(參閱圖1)，有電流通過發光二極管、輔助繼電器線圈、斷路器輔助觸點，流到跳閘線圈，一旦這個回路開路或直流電源消失，輔助繼電器經一段延時后返回，并通過它的觸點給出報警信號。
若保護繼電器動作跳閘，它的跳閘接點將DJS-1繼電器短接，經過一定時間(斷路器跳閘時間)后斷路器斷開，它的輔助接點亦就轉換，保護繼電器跳閘接點也返回而斷開，本繼電器通過斷路器另一輔助觸點恢復供電。
該繼電器中的輔助繼電器在下列時間內處于動作狀態:
(1) 保護繼電器跳閘觸點閉合到斷路器跳閘；
(2) 斷路器輔助觸點轉換到保護繼電器跳閘觸點斷開。
這是通過RC電路實現的，使輔助繼電器延時后返回，假使斷路器失靈則保護繼電器跳閘觸點保持閉合的時間將長于繼電器延時時間，因而DJS-1將給出報警信號。



DJS-1系列跳閘回路監視繼電器主要技術參數：

4.1 額定電壓:220V，110VDC。
4.2 觸點形式與容量: 具有二付轉換觸點和一付動斷觸點；觸點斷開容量為DC220V，0.4，L/R = 5ms)；AC220V，3A。
4.3 延時時間≥0.3s。
4.4 繼電器外形尺寸及開孔尺寸DJS-1/T型的外形尺寸及開孔尺寸見通用型結構系統中的附圖3。
DJS-1/Q型的外形尺寸及開孔尺寸通用型結構系統中的附圖7。

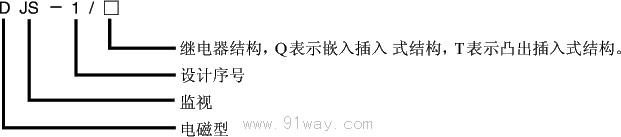

4.5 繼電器背后接線圖(見圖2、圖3)3 繼電器型號及含義繼電器結構，Q表示嵌入插入 式結構，T表示凸出插入式結構。設計序號監視電磁型4 技術數據
4.6 介質強度
繼電器各導電路對外露的非帶電金屬部分及外殼之間，輸入電路對觸點之間,以及不同回路之間應能承受2kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。
4.7 工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風、沙的設施；
d) 使用地點不允許超過1.5mT的外磁感應強度。
4.8 電氣抗干擾繼電器應符合GB7261和GB6261《靜態繼電器急保護裝置的電氣抗干擾試驗》。

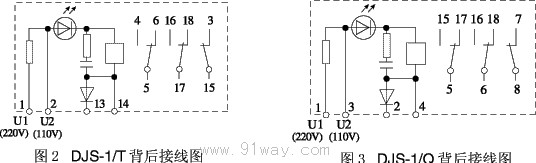

繼電器背后接線圖：



DJS-1系列跳閘回路監視繼電器外形尺寸及開孔尺寸：

DJS-1/T型的外形尺寸及開孔尺寸見通用型結構系統中的附圖3。
DJS-1/Q型的外形尺寸及開孔尺寸通用型結構系統中的附圖7。

訂貨需知：
5.1 產品型號、名稱、額定電壓等級、結構形式等(參照第3、4.1條)。
5.2 訂購數量。
5.3 繼電器配套:如底座等。
