ZJJ-1/R型絕緣監視繼電器產品詳細說明：

用途：
ZJJ-1/R型絕緣監視繼電器主要用于監視低壓直流母線絕緣情況，當母線對地絕緣降低到一定值時，繼電器動作,發出告警信號。
原理簡單，動作可靠，功耗低，可替代目前使用的同型號絕緣監視繼電器。

繼電器型號名稱：




工作原理：
繼電器采用電橋原理，由干簧繼電器作為靈敏元件，高阻抗中間繼電器作為出口元件。靈敏元件跨接在地和平衡電阻之間。當兩側直流母線對地電阻相等時，靈敏元件繞組無電流通過；當一側絕緣電阻值下降時，便有一不平衡電流通過靈敏元件繞組。兩側絕緣電阻值相差越大，不平衡電流越大。在不平衡電流達到一定值，繼電器動作，發出告警信號。

ZJJ-1/R型絕緣監視繼電器主要技術參數：
5.1 額定直流電壓: 48V，110V，220V；
5.2 動作絕緣電阻值: 220V時為(25～15)kΩ
10V時為(6.4～3.7)kΩ
48V時為(1.5～0.85)kΩ?
5.3 繼電器觸點型式
繼電器提供一付動合觸點。
5.4 重量:不超過1kg
5.5 工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風、沙的設施；
d) 使用地點不允許超過1.5mT的外磁感應強度。
5.6 介質強度
繼電器各導電路對外露的非帶電金屬部分及外殼之間，輸入電路對觸點之間，應能承受2kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。
5.7 電氣抗干擾
繼電器應符合GB7261和GB6261《靜態繼電器急保護裝置的電氣抗干擾試驗》。

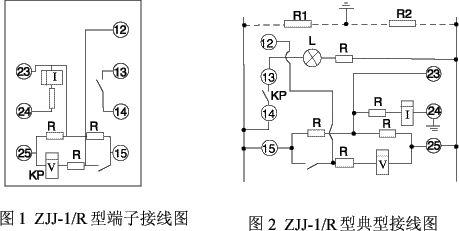

繼電器背后接線圖：
繼電器背后接線圖及典型接線圖(見圖1-圖2)



繼電器外形尺寸及開孔尺寸：
見凸出式模數化插入結構中的附圖1和附圖5。

訂貨需知：
8.1 產品型號、名稱、輔助電壓等級。
8.2 訂貨數量。
8.3 繼電器配套: 如底座、插套等（ABB結構配件須另行訂貨）。
