ZJJ-2型直流絕緣監視繼電器產品詳細說明：

1、應用范圍
ZJJ-2直流絕緣監視繼電器足監視直流母線絕緣情況的一種繼電器，并適用于監視低壓直流母線絕緣情況。當母線對地絕緣降低到一定值時，繼電器可預發警告信號。

2.主要技術參數
電壓等級和電流值：220V、1.5mA；110V、3.1mA；48V、6.3mA。
繼電器動作值：當母線任何一側對地絕緣電阻下降到下表值時，繼電器應靠動作。

規格	平衡電阻	動作絕緣電阻值	額定絕緣電阻值
220V、1.5mA	2×6.8KΩ	25-15K	100K
110V、3.1mA	2×2KΩ	6.4-3.7K	25K
48V、6.3mA	2×400KΩ	1.5-0.85K	6K

 觸點容量：在電壓不大于250V，電流不大于2A的直流有感負荷電路中(時間常數不大于5±0.75ms)，斷開容量不大于50W。
 功率消耗：繼電器輸出接點在上條規定的負荷條件下，產品能可靠動作及返回10次。不大于7.5W。
 功率消耗： 不大于4.5W。

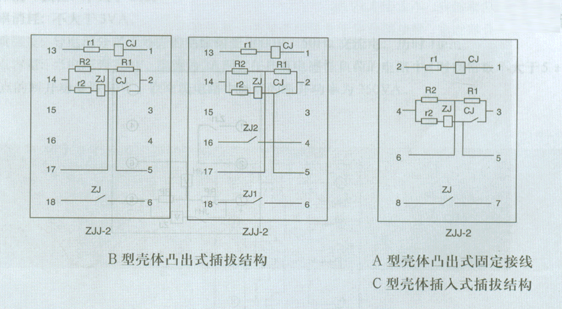

3.ZJJ-2型直流絕緣監視繼電器內部接線

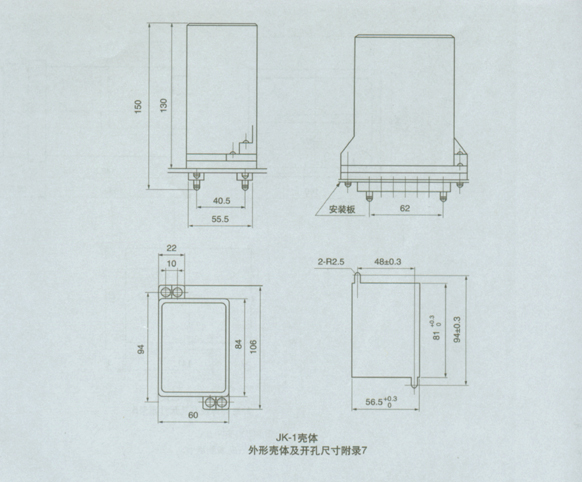

4.外形及開孔尺寸
繼電器采用JK-1殼體，外形尺寸、安裝開孔圖。

ZJJ-2型直流絕緣監視繼電器
