THJ-1,2型斷路器跳合閘回路監視繼電器用于監視繼電器操作電源，跳合閘回路是否完好，當上述回路中出現故障時，可就地發出燈光信號。其中THJ－1型為分相監視繼電器，THJ－2型為三相監視繼電器，當斷路器處于合閘狀態時，本繼電器用于監視跳閘回路，而當斷路器處于跳閘狀態時，本繼電器則自動轉變?yōu)楸O(jiān)視其合閘回路，當發生下列情況時本繼電器發出報警信號：

1.1 斷路器控制回路的直流電源消失　　
1.2 跳合閘線圈及其引線發生故障
1.3 斷路器輔助觸點發生故障　　　　　
1.4 該繼電器的本身故障

THJ-1,2型斷路器跳合閘回路監視繼電器技術數據
2.1 額定電壓：220VDC、110VDC
2.2 動作電壓：不大于70%額定電壓
2.3 返回電壓：不大于5%額定電壓
2.4 跳合閘回路監視電流，在額定電壓上每相約8mA。
2.5 觸點斷開容量為220V、30W。

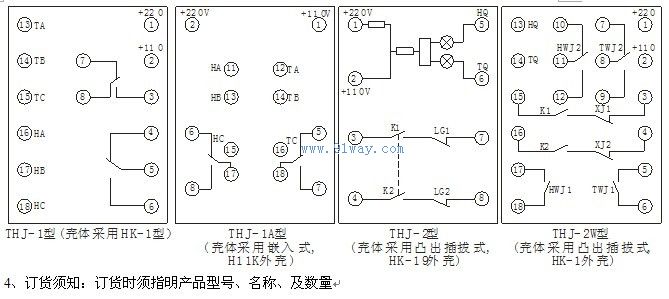

3、繼電器的端子接線圖
