1、KJJ-1型斷路器控制回路監視繼電器用途
在無人值班變電站用以監視斷路器操作電源，跳合閘回路是完好，當上述回路中出現故
障時，可就地發出燈光信號，并利用空接點向遠方發出報警信號。

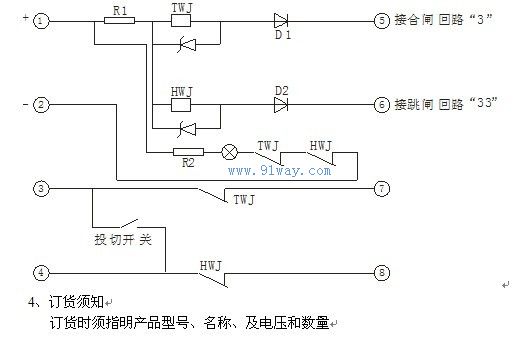

2、電氣原理及接線端子圖
試驗及安裝時如果極性接反，在半小時內任何元件不會損壞，應及時更正極性
當TWJ和HWJ同時時，本繼電器動作，發出信號。見下圖。

3、KJJ-1型斷路器控制回路監視繼電器技術數據
3.1 額定電壓：220VDC、110VDC
3.2 動作電壓：不大于70%額定電壓
3.3 返回電壓：不小于5%額定電壓
3.4 跳合閘回路監視電流：在額定電壓下為10mA
3.5 TWJ和HWJ電阻為2.8kΩ，起動電流為8mA，觸點斷開容量為220VDC、30W。
3.6 繼電器外表開孔尺寸詳見附錄HK－19型。

KJJ-1型斷路器控制回路監視繼電器
