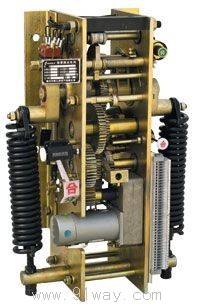

CT14G型彈簧操作機構是由溫州市格立特電氣有限公司獨立開發研制的。該產品主要與LW戶外SF6斷路器配套使用。產品性能符合GB1984-89《交流高壓斷路器》標準和產品技術條件的要求。 CT14G型彈簧操作機構同時具有電動儲能和手動儲能兩種方式;合閘操作有合閘電磁鐵和手動按鈕兩種操作方式;分閘操作有分閘電磁鐵和手動按鈕,及過流脫扣電磁鐵三種操作方式。 CT14G型彈簧操作機構采用夾板式結構,在吸收國內外同類先進產品的優點,結合LW8斷路器的實際情況下,克服了目前同類產品的不足,以新穎的構思設計而成。機構采用后上角輸出,機構合閘時帶動斷路器下拉,達到節省合閘功率的目的。同時本機構還具有運行平穩,結構緊湊,重量輕,體積小,噪間低,壽命長等優點。 機構儲能電機功率不大于30W。 機構“分”“合”閘線圈電流不大于2A。
機構采用500mm操作手柄,最大操作力不大于250N。 機構合閘功為1000~1100焦耳。

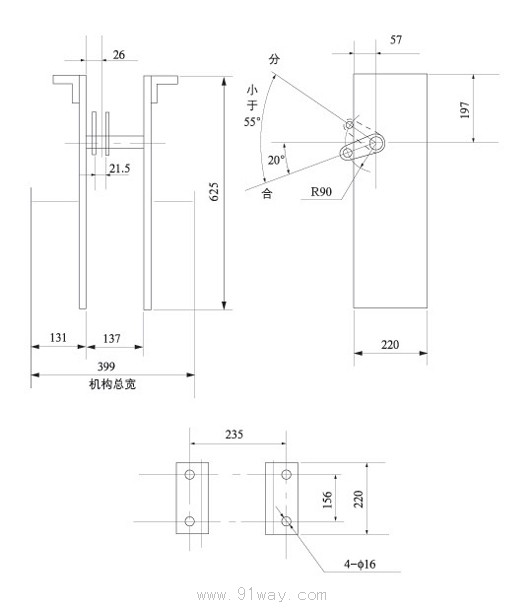

結構安裝示意圖 CT14G(DW17-35)型彈簧操動機構
