CT20B彈簧操動機構產品詳細說明：

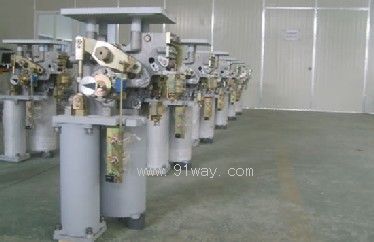

CT20B彈簧操動機構概述

1、產品型號和名稱
　 CT20B彈簧操動機構
2、產品主要用途和性能
　 本機械用于操作126KV高壓SF6瓷柱式斷路器和封閉式GIS組合電器，本機構具有電動儲能和手動儲能兩種方式，分、合閘操作有遠程和就近電動操作和手動操作。
3、本機構借助專用工具可進行慢分慢合操作。
使用環境條件
1、環境溫度：－30℃～＋40℃
2、相對溫度：日平均不大于95％；月平均不大于90％。
3、無經常劇烈振動的場所。
4、使用地點：戶內或戶外
5、防護等級IP4XW

CT20B彈簧操動機構主要技術參數

名稱	單位	參數	名稱	單位	參數
合閘功	Nm	2000～3700	緩沖行程	mm	100-2
分閘功	Nm	1000～2000	機械壽命	次	10000
機構輸出角度	度	45	機構重量	Kg	260

儲能電機為交直流兩用電機，其主要技術參數見表1

名稱	單位	參數
電機型號		HDZ­­—26005B
額定輸出功率	W	600
額定電壓	V	DC110／220    AC220
額定電流	A	10／5
正常工作電壓范圍		85％­­—110％Ue
額定工作電壓儲能時間	S	＜15
電機轉速	r／min	480

合閘電磁鐵技術參數見表2：

名稱	單位	參數
額定電壓	V	－220	－110
額定電流	A	2	3.3
額定功率	W	440	330
20℃時線圈電阻	Ω	110±5	33±1.6
工作電壓范圍		85％～110％Ue

分閘電磁鐵技術參數見表3：

名稱	單位	參數
額定電壓	V	－220	－110
額定電流	A	2	3.3
額定功率	W	440	330
20℃時線圈電阻	Ω	110±5	33±1.6
工作電壓范圍		65％～120％Ue小于30％Ue連續三次操作不得分閘

訂貨須知
訂貨請注明
1、產品型號、名稱
2、控制回路電壓
3、分、合閘功參數
4、均不含二次和柜體
