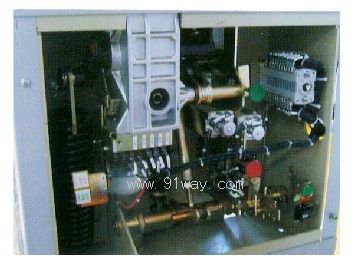

ZN13(西門子3AF型) 型彈簧操動機構可供操作ZN12/ZN13型戶內高壓真空斷路器及合閘功與之相當?shù)钠渌鼞敉饣驊魞?nèi)真空斷路器，其性能符合GB1984《交流高壓斷路器》和本產品《技術條件》的要求�？捎媒涣骰蛑绷麟娫措妱硬僮鳎�亦可手動操作。

ZN13(3AF型)型彈簧操動機構技術參數
1．儲能電機采用單向永磁直流電動機，其技術數據見下圖：
型 號 額定工作電壓(V) 額定電功率 正常工作電流(A)
HDZ-1 2280B -110 220 3.56
HDZ-22280B -220 220 1.28
HDZ-1 2880B -110 275 4.4
HDZ-22880B -220 275 2.2
HDZ-13580B -110 350 5.5
HDZ-23580B -220 350 2.75
2．分合閘電磁鐵采用螺管式電磁鐵，其技術參數見下圖：
額定工作電壓(V) ～220 -220 -110
額定工作電流(A) 3.4 1.5 3.4
額定電功率 748 372 374
20℃時線圈電阻值(Ω) 65 150 33
正常工作電壓范圍 合閘85％～1 2096額定工作電壓
分閘65％～120％額定工作電壓、
小于30％額定工作電壓時3次不得分
3．機構輸出轉角58°-62°。
4．機構行程為72mm。
5．機構合閘功：190-260J。

訂貨須知
1．所配斷路器型號規格、操作電壓、斷路器額定開斷電流。
2．機構型號及規格。
3．其它技術要求。
