CT-□型彈簧操動機構產品詳細說明：

概述
CT□型彈簧提動機構是采用日本三菱VPR戶內高壓真空斷路器的機構基礎上改進，為實現斷路器的小型 化、高可靠性、免維護進行全新設計的簡單化、一體化的彈簧操動機構，該機構結構更合理，零部件數量減少動作更可靠，各磨操部位均采用長效潤滑脂或無油軸承，使操作機構的可靠性及壽命得到了大大提高。
該機構用于戶內處高壓真空斷路器10KV-35KV，及其合閘功與相當?shù)钠渌�類型的真空斷路之用，其性能符合GG1984《交流高壓斷路器》和本產品《技術條件》的要求，各項指標均達到和超過“ICP”標準，并全面通過高壓質量監督檢驗中收的型式試驗。

主要技術參數
機構的規格及匹配之主要部件的數據：

規格	重量	體積高×寬×深	電動機輸入功率（W）	合閘彈簧	匹配真空斷路器開斷電流（A）
CT□	16.5	417×292×174	90	φ7	31.5

CT□型彈簧操作機構的主要技術參數：

額定工作電壓（V）	DC220	DC110
額定工作電流（A）	3.2	6.3
正常合閘工作電壓范圍	85%～110%額定工作電壓
正常分閘工作電壓范圍	65%-120%額定工作電壓可靠分閘，小于30%額定工作電壓時不得分閘
機構輸出軸工作動角	23°-26°
用于操動斷路器的機械壽命	3萬次

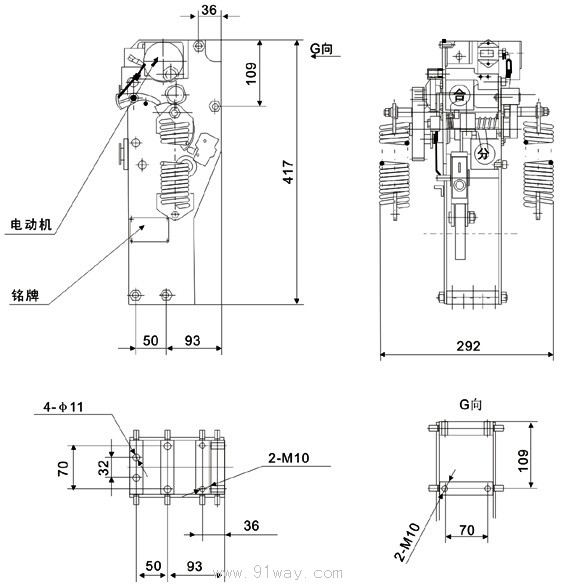

彈簧操動機構外形及安裝尺寸


注：用戶如有特殊要求，可協商后確定。

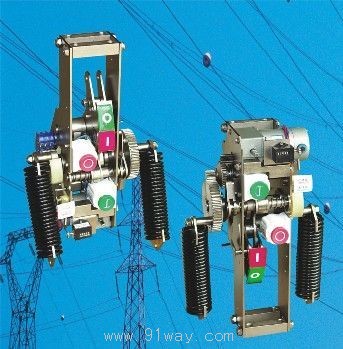

CT-□型彈簧操動機構
