CT19IV型彈簧操動機構產品詳細說明：

CT19-Ⅳ型彈簧操動機構,可供操動35KV真空斷路器及合閘功與之相當?shù)腟F6真空斷路器。少油斷路器等使用.產品性能符合GB1984-89交流高壓斷路器標準和產品技術條件的要求
CT19-Ⅳ型彈簧操動機構機構同時具有電動機儲能和手動儲能兩種，分閘操作有合閘電磁鐵及手動按扭兩種, 分閘操作有分閘電磁鐵、過流脫扣電磁鐵及手動按扭三種。
此機構是以CT19的基礎上,廣泛吸收國內外同類產品的優點,結合實際情況,克服了目前同類產品的不足,以最新的構思設計而成.此機構采用前上端輸出,減少了許多機械損耗,與其它同類產品比較,具有噪音小、動行平穩、結構緊湊、體積小、手動儲能輕、壽命長等優點。

CT19IV型彈簧操動機構技術參數

序號	項目		單位	技術參數
1	合閘功		J	350～500
2	儲 能 電 機	型號	/	單相交直流兩用串激電動機HDZ-220B
		額定工作電壓/電流	/	≌V/1.6～1.8A
		額定輸出功率	W	120～160
		額定時間	S	≤15
		工作電壓范圍	1	85-110%額定電壓
3	合 分 閘 電 磁 鐵	額定工作電壓	V	`～110V ～220V ～380V -220V -110V
		額定工作電流（短流）	A	5.6  4.5  2.1  2.03  4.07
		20℃時線圈電阻	歐姆	60±0.3 23±1.5 80±4 108±5.4 27±1.35
		工作電壓范圍	/	合閘電磁鐵85-110%;分閘電磁鐵65-120% 小于30%連續3次不能分閘
4	輔 助 開 關	型號	/	F11-12Ⅲ/L
		常開觸點數	對	6
		常閉觸點數	對	6
		額定開斷關合電流	A	AC12.5A;DC220V 4A,110V 8A
5	機構輸出軸工作轉角		度	50～55
6	機構壽命次數		S	10000
7	配斷路器合閘電流		S	0.030～0.060
	配斷路器分閘電流		S	0.015～0.050
8	一次重合閘無電流間隙時間		S	0.3
9	二次回路1min工作頻耐壓		V	2000
10	機構重量		Kg	39
11	過電流脫扣電磁鐵額定電流		A	3.5,5,7.5,10
12	行 程 開 關	型號	/	LX18-11MB(DC) LXW18-11B(AC)
		常開接點數	對	2
		常閉接點數	對	2
		額定開合電流	A	AC16 DC10
		額定工作電流	V	AC380 DC220
13	接 線 端 子 排	型號	/	TB2510L 600V 25A
		接線頭數	個	24
		通過額定電流	A	25
14	外形尺寸		mm	370×535×177

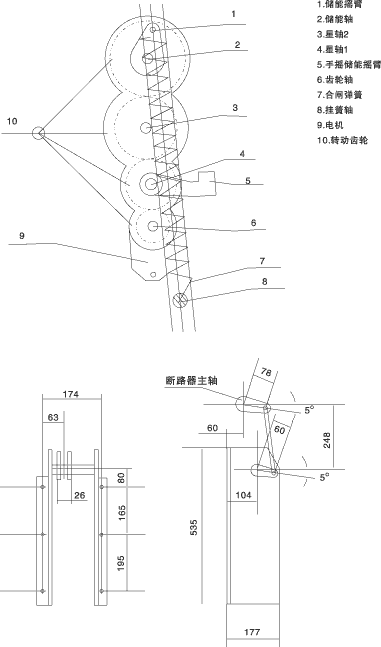

結構簡述

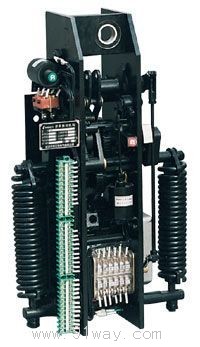

CT19IV型彈簧操動機構
