CT14型彈簧操動機構產品詳細說明：

一、概述
CT14型彈簧操動機構系戶外型，配用于LW8-40.5戶外高壓SF6斷路器，也可配于合閘功與之相當的其它斷路器，其性能符合GB1984-89《交流高壓斷路器》和本產品《技術條件》的要求。主要指標達到或超過“ＩＥＣ”標準。
CT14型彈簧操動機構合閘彈簧的儲能方式有電機儲能和人力儲能兩種；分、合閘操作也有電動（電磁鐵）、手動兩種方式。

CT14型 彈簧操動機構

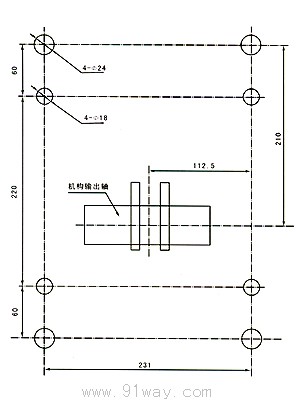

安裝尺寸示意圖

二、主要技術參數
1、儲能電機：采用單相交直流兩用串激電動機，其技術數據如表：

型 號	HDZ-19903A	HDZ-29903A
額定工作電壓（V）	-110	～ 220
額定工作電流（A）	10	7.5
額定電功率(W)	990	990
正常工作電壓范圍	85%～110%額定工作電壓
額定工作電壓下儲能時間(S)	＜15

2.手力儲能操作力小于370N.
3.合閘電磁鐵:采用螺管式電磁鐵，其技術數據如表：

額定工作電壓（V）	～380	～220	-220	-110	-48
額定工作電流（A）	2	3.5	2.3	3.5	9.5
額定電功率（W）	610	610	380	390	460
20℃時線圈電阻值（Ω）	18.6	8.3	95.3	32	5
正常工作電壓范圍	85%～110%額定工作電壓

CT14型彈簧操動機構
