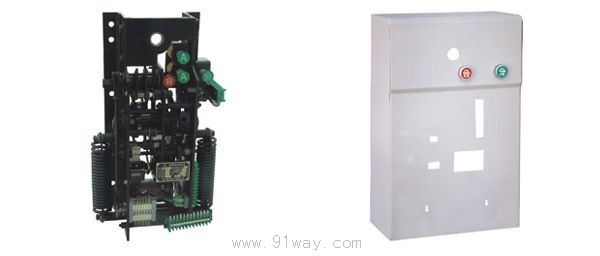

CT19B系列彈簧操動機構產品詳細說明：

概述
CT19B型彈簧操動機構可供操動各類固定式開關柜中ZN28型系列高壓真空斷路器及其合閘功與之相當?shù)钠渌��?lèi)型的真空斷路器之用，其性能符合GB 1984《交流高壓斷路器》和本產品《技術條件》的要求，各項指標達到和超過“IEC”標準。

機構合閘彈簧的儲能方式有電動機儲能和手動儲能兩種；分閘操作有分閘電磁鐵、過電流脫扣電磁鐵及手動按鈕操作三種；合閘操作有合閘電磁鐵及手動按鈕操作兩種。

機構的規格及匹配之主要部件如下表：

規 格	重量 (kg)	體積 寬*寬*深 (mm)	電動機輸入功率 (w)	合閘彈簧 (mm)	匹配真空斷路器開斷電流 (KA)
CT19B-Ⅰ	38	530*370*170	70	Φ7.5	20
CT19B-Ⅱ	38	530*370*170	70	Φ8	31.5
CT19B-Ⅲ	38	530*370*170	120	Φ8+Φ4	40

CT19B系列彈簧操動機構主要技術參數
2、合分閘電磁鐵采用螺管式電磁鐵，其技術參數見下表：

額定工作電壓(V)	~110	~220	~380	-48	-110合	-110分	-220合	-220分
額定工作電流(A)	4.3	3.8		3.3	2.3	4	1.16	2
額定電功率(W)	< 437	< 836		< 158	< 253	< 440	< 255	< 440
20℃時線圈電阻值(Ω)	8.5+-0.5	19.2+-3		15+-0.75	47+-2.8	27.5+-1.7	190+-11	106+-7
正常合閘工作電壓范圍	85%~110~額定工作電壓
正常分閘工作電壓范圍	65%~120%額定工作電壓可靠分閘，小于30%額定工作電壓時不得分閘。

3、機構輸出軸工作轉動角為50-55度。
4、脫扣的組合及代號：110、100、111、114、1114、1134、400

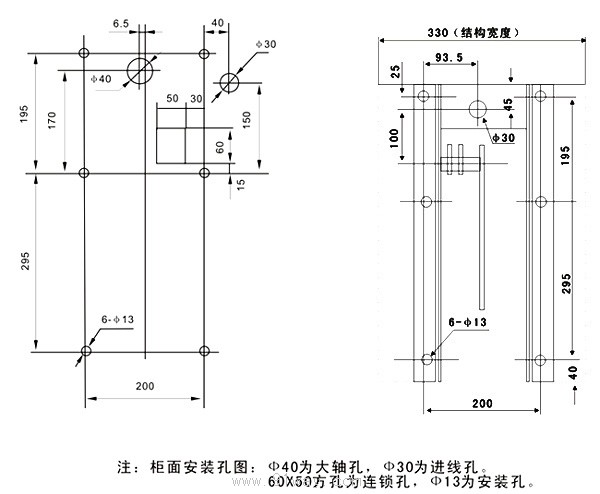

CT19B系列彈簧操動機構安裝位置示意圖

注：用戶如有特殊要求，可協商后確定。

CT19B系列彈簧操動機構
