CT17-40.5型彈簧操動機構產品詳細說明：

CT17-40.5型彈簧操動機構可供操作40.5kV系列真空斷路器及合閘功與相當?shù)腟F6。斷路器、少油斷路器等使用。產品性能符合GB1984-89《交流高壓斷路器》標準和產品技術條件的要求。
　　
CT17-40.5型彈簧操動機構同時具有電動儲能和手動儲能兩種。合閘操作有合閘電磁鐵和手動按鈕操作兩種。分閘操作有分閘電磁鐵、過電流脫扣電磁鐵及手動按鈕操作三種。還可慢分慢合。輸出軸在后下方，機構既可正裝，又可倒裝。還可任意方向安裝。為不同斷路器提供各種不同的參數，連接配合十分方便。
　　
該機構是在CT17型彈簧操動機構的基礎上，廣泛吸收國內外同類先進產品的優點，結合實際情況，克服了目前同類機構的不足，以最新的構思設計而成。該機構原理先進，儲能效率高。噪音小，運行平穩；結構緊湊，合閘功大，體積小，重量輕，壽命長。

主要技術參數:

序號	項目		單位	技術數據
1	合閘功			用于40.5KV/20KV、25KV、31.5KV、40KV
			J	350～500
2	儲 能 電 機	型號		永磁直流電機ZYJ220-66、ZYJ110-66
		額定工作電壓/電流		1.6 　　　　3.2
		額定輸出功率	W	160
		儲能時間	S	≤15
		工作電壓范圍		85～110%額定電壓
3	合 分 閘 電 磁 鐵	額定工作電壓	V	～110V　～220V　～380V　-220V　-110V
		額定工作電流（短時）	A	5.6　4.5　2.1　2.3　4.5
		20℃時線圈電阻	Ω	60±0.3　23±1.5　80±4　96±5.4　23±1.35
		工作電壓范圍		合閘電磁鐵85～`110%；分閘電磁鐵65～120%，小于30%連續3次不能分閘
4	輔 助 開 關	型號		F11-12III/L
		常開觸點數	對	6
		常閉觸點數	對	6
		額定開斷關合電流	A	AC12.5A；DC220V 4A，DC110V 8A
5	機構輸出軸工作轉角		度	40～50
6	機構壽命次數		次	10000
7	配斷路器合閘時間		S	0.030～0.060
	配斷路器分閘時間		S	0.015～0.050
8	一次重合閘無電流間隙時間		S	0.3
9	二次回路1min工作頻耐壓		V	2000
10	機構重量		KG	39
11	過電流脫扣電磁鐵額定電流		A	1.3，　5，　7.5，　10

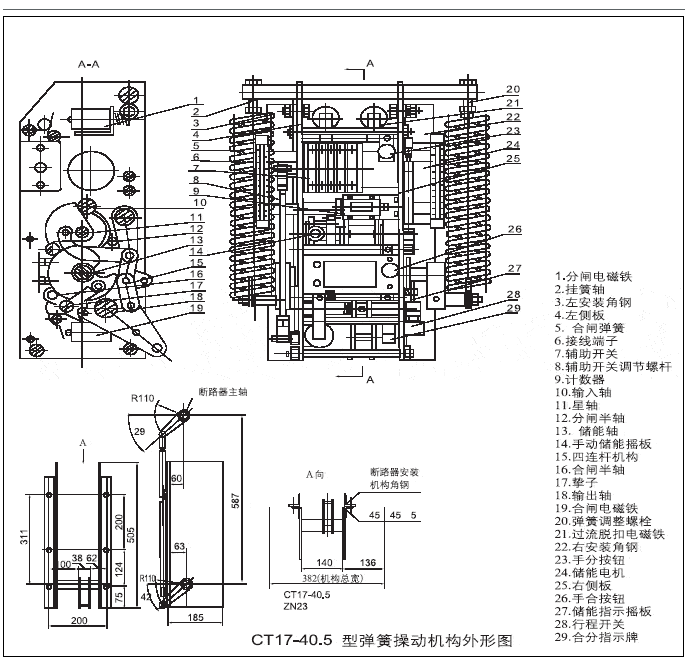

CT17-40.5型彈簧操動機構
