產品描述

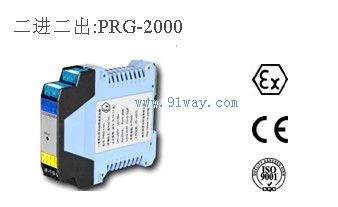

PRG-2000檢測端/操作端隔離式安全柵，通道一從安全側把標準4mA～20mA電流信號傳輸?shù)轿ｋU側，驅動現場的執行機構工作。通道二從安全區向危險區提供24V隔離直流電源供給二線制變送器，變送器產生4mA～20mA電流信號從危險區隔離傳輸?shù)桨踩珎?cè)輸出（或轉換為1V～5VDC輸出）。該產品需獨立供電（電源、輸入、輸出間全隔離）

主要技術規格
電源電壓：20V-35Vdc供電
通道數：獨立兩通道
功耗：約2W（24V供電，20mA輸出時）
輸入信號范圍：4mA~20mAdc
輸出信號范圍：4mA~20mAdc
允許輸出負載能力：0-650Ω

性能指標
絕緣強度:本安端/非本安端間2500Vac/分鐘 非本安端間1000Vac/1分鐘
輸出精度：通道1：0.1%F.S
通道2： 0.1%F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃～+60℃
相對溫度：35%～85%RH
貯存溫度：-40℃～+80℃

結構及外形尺寸
產品結構:35mm導軌卡裝， ABS外殼材料， 插拔式端子
外形尺寸:22.5×114.5×99（mm）
整機重量：150g

產品特點
通道一：接閥門定位器、電/氣轉換器，通道二：接二線制變送器，符合EMC標準
安裝場所
周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質 適用現場及設備 0區、1區、2區，ⅡA、ⅡB、ⅡC危險區,
通道1：閥門定位器，電/氣轉換器
通道2：二線制變送器
安全防爆認證參數
國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia]（ⅡC）
認證參數：端子（9.10.11間，13.14間）
Um = 250V Uo = 28V Io = 93mA
Po = 0.65W Lo = 2.4mH Co = 0.05uF

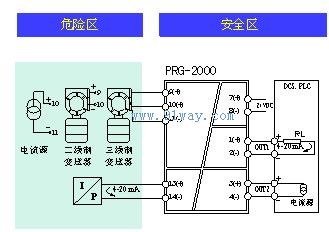

PRG-2000檢測端及操作端隔離式安全柵接線圖



外形尺寸圖
