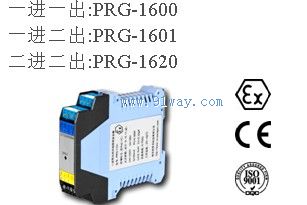

PRG-1600/1601/1620開關量輸入續電器輸出隔離安全柵描述

開關量輸入隔離式安全柵，接受來自危險場所一側的觸點/接近開關輸入，通過安全柵隔離傳輸?shù)桨踩珗鏊�輸出，具備繼電器輸出常開/常閉轉換設置功能。

PRG-1600/1601/1620開關量輸入續電器輸出隔離安全柵主要技術規格
工作電源：20V-35Vdc
功耗：約1.0W
現場傳感器側供電電壓：約8V(開路時)
信號輸入特性：
現場輸入電流>2.1mA時，表示“ON”
現場輸入電流<1.2mA時，表示“OFF”
開關滯后作用：200us
繼電器輸出特性：
響應時間：20ms
驅動能力：250Vac/2A,30Vdc/2A
輸出作用方式：
微型撥動開關1、2設置（分別控制通道1、2）
置“ON”側，繼電器輸出“常閉”
置“OFF”側，繼電器輸出“常開”
報警功能：（K3置“ON”側，5、6為報警端）
現場輸入電流>7mA,短路報警（SC）
現場輸入電流<0.1mA,開路報警(LB)

報警繼電器輸出特性：
響應時間：20ms
驅動能力：250Vac/2A,30Vdc/2A
負載類型：電阻性負載

性能指標
絕緣強度:本安端/非本安端間2500Vac/分鐘 非本安端間1000Vac/1分鐘
工作溫度：-20℃～+60℃
相對濕度：35%～85% RH
貯存溫度：-40℃～+80℃

結構及外形尺寸
產品結構：35mm導軌卡裝式
ABS外殼材料
插拔式端子
外形尺寸：22.5×114.5×99（mm）
整機重量：150g

產品特點
寬范圍供電，可選擇輸出模式，符合EMC標準
安裝場所
周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備
0區、1區、2區，ⅡA、ⅡB、ⅡC危險區，符合DIN19234和NAMUR接近開關、 開關等現場設備
安全防爆認證參數
國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia]（ⅡC）
認證參數：端子（9.10,11.12間）
Um = 250V Uo = 10.5V Io = 14mA
Po = 0.037W Lo = 165mH Co = 2.4uF

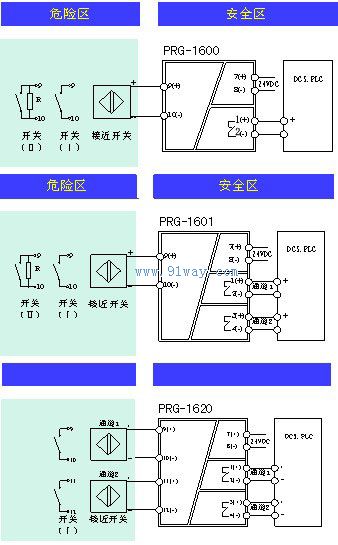

PRG-1600/1601/1620開關量輸入續電器輸出隔離安全柵接線圖



外形尺寸圖
