產品描述
PRG-2100 RS232（全雙工）隔離式安全柵實現RS232數字信號在危險區和安全區的雙向通信，并向現場儀表提供電源。該產品需要獨立供電，電源、輸入和輸出三隔離。

主要技術規格
電源電壓：20V-35Vdc
通道數：?jiǎn)瓮ǖ?
功耗：約2W（24V供電，5V,80mA時）
輸入信號范圍：RS232數字信號
輸出信號范圍：RS232數字信號
傳輸延時：≤10uS
信號傳輸速率：≤56Kbps
傳輸控制方式：全雙工

性能指標
絕緣強度:本安端/非本安端間2500VAC/分鐘
非本安端間1000VAC/1分鐘
工作溫度：-20℃～+60℃
相對溫度：35%～85%RH
貯存溫度：-40℃～+80℃

結構及外形尺寸
產品結構:35mm導軌卡裝，
ABS外殼材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整機重量：150g

產品特點
ⅡC防爆等級， 符合EMC標準,RS232數字信號雙向通信
安裝場所
周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區的本安儀表相連，帶RS232（全雙工）通信接口設備
安全防爆認證參數
國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia]（ⅡC）
認證參數：端子（9.10間）
Um = 250V Uo = 17.85V Io = 314mA
Po = 1.4W Lo = 0.25mH Co = 0.3uF
端子（13.14.15間）
Um = 250V Uo = 19.4V Io = 8mA
Po = 36mW Lo = 40mH Co = 0.3uF

訂貨型號：
向現場儀表配電：無PRG-2100-0
5V，80mA：PRG-2100-1
6V，80mA：PRG-2100-2
9V，50mA：PRG-2100-3
12V，50mA：PRG-2100-4

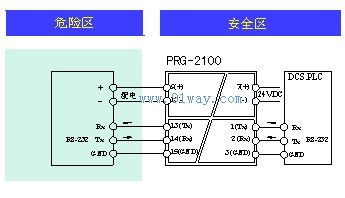

接線圖


外形尺寸圖
