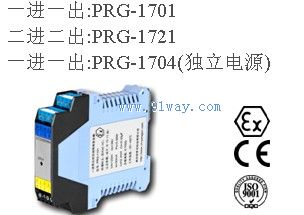

PRG-1701/1721/1704開關量輸出隔離安全柵開關量輸出隔離式安全柵，安全場所一側的觸點開關信號通過安全柵控制或驅動現場本安設備工作，本安設備如電磁閥、聲光報警器等。PRG-1701,PRG-1721輸入輸出隔離性能允許控制開關直接連到24VDC供電回路的任一側。

主要技術規格
工作電源：20-35Vdc
功耗：約1.5W（一路）
輸出：開路電壓≥22Vdc
UE/IE約12V/60mA
報警功能：（K1、2置“ON”側，分別控制1，2通道，
3、4為報警端）
負載電阻＜50Ω，短路報警（SC）
負載電阻＞10K，開路報警（LB）
報警繼電器輸出特性：
響應時間：20ms
驅動能力：250Vac/2A,30Vdc/2A
負載類型：電阻性負載

PRG-1701/1721/1704開關量輸出隔離安全柵性能指標
絕緣強度:本安端/非本安端間2500Vac/分鐘
非本安端間1000Vac/1分鐘
工作溫度：-20℃～+60℃
相對濕度：35%～85% RH
貯存溫度：-40℃～+80℃

結構及外形尺寸
產品結構：35mm導軌卡裝式
ABS外殼材料
插拔式端子
外形尺寸：22.5×114.5×99（mm）
整機重量：150g

產品特點
寬范圍供電，符合EMC標準
安裝場所
周?chē)�空氣中�?yīng)不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備
0區、1區、2區，ⅡA、ⅡB、ⅡC危險區，符合電磁閥，聲光報警器等本安設備
安全防爆認證參數
國家防爆電氣產品質量監督檢驗中心(CQST)
防爆等級：[EXia]（ⅡB）
認證參數：端子（9.10,11.12間）
Um = 250V Uo = 25.2V Io = 147mA
Po = 0.93W Lo = 1.32mH Co = 0.107uF

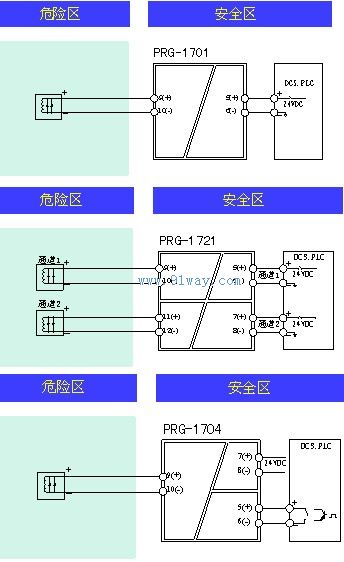

接線圖



外形尺寸圖
