GS8000-EX系列隔離式安全柵產品詳細說明：

GS8000-EX系列隔離式安全柵通用技術參數

主要技術規格：
隔離：安全場所與危險場所隔離電壓: 250V a.c.
電源：20～35V d.c.

GS8000-EX系列隔離式安全柵適用場所
安全柵應安裝在安全場所。周圍環境中不得有振動、沖擊、大電流和火花等電磁感應影響，空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質。
貯存溫度：-40℃～＋80℃貯存
相對濕度：35%～85% RH
重量：約180g
外形尺寸：99mm*114.5mm*22.5 mm

外殼及安裝方式：

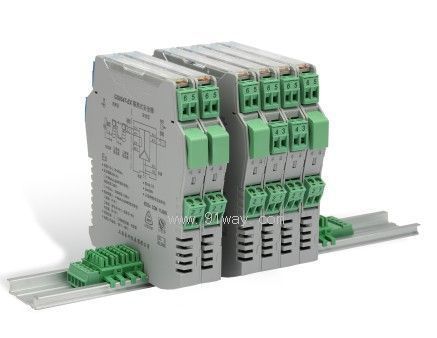

GS8000-EX系列隔離式安全柵均采用35mm導軌安裝方式。外殼、外罩、接線端子采用PHOENIX公司產品，經過防爆認可。外殼上貼有接線圖標簽。端子上貼有序號標簽，并分為藍、黃兩色， 藍色端子（本安側）接線通往危險區（現場）， 黃色端子（非本安側）接線通往安全區。

安裝注意事項:
1）安裝在安全場所。
2）通往現場（危險場所）的軟銅導線截面積必須大于0.5平方mm。
3）連接導線的絕緣強度應大于500V。
4）隔離式安全柵本安端（有藍色標記）和非本安端電路配線，不得接錯和混淆。本安導線宜選用藍色作為本安標記。本安導線和 非本安導線在匯線槽中應分開鋪設、采用各自保護套管。隔離式安全柵的本安側，不允許混有其它電源，包括其它本安電路的電源
5）隔離式安全柵與一次儀表組成本安安全防爆系統時，必須經國家指定的防爆檢驗機構檢驗認可。GS8000-EX系列隔離式安全柵由國家儀器儀表防爆安全監督檢驗站(NEPSI)給出的Ca、La分布參數是相對于ⅡC級(氫氣級)的最大允許值，對于ⅡB級環境可把該參數乘以3，對于ⅡA級環境可把該參數乘以8。傳輸線選用不同規格的電纜時,其本身的電纜參數應予高度重視，不得超過規定值。
6)對隔離式安全柵進行單獨通電調試時，必須注意隔離式安全柵的型號、電源極性、電壓等級及隔離式安全柵外殼接線端上的標號。

產 品 類 型	型 號	通 道 數	輸出信號類型	備 注
開關量輸入，繼電器輸出 報警指示及輸入輸出反相設置	GS8011－EX	一進一出	繼電器	有斷線檢測功能
	GS8111－EX	一進二出	繼電器	有斷線檢測功能
	000; TEXT-INDENT: 0px; WHITE-SPACE: normal; LETTER-SPACING: normal; BACKGROUND-COLOR: rgb(255,255,255); webkit-text-size-adjustGS8018－EX	二進二出	繼電器	輸入通道間隔離
	GS8012－EX	二進二出	繼電器	有斷線檢測功能，輸入通道不隔離
	GS8112－EX	三進三出	繼電器	輸入通道間不隔離
	GS8114－EX	四進四出	繼電器	輸入通道間不隔離
開關量輸入，晶體管輸出 報警指示及輸入輸出反相設置	GS8013－EX	一進一出	晶體管	有斷線檢測功能
	GS8113－EX	一進二出	晶體管	有斷線檢測功能
	GS8019－EX	二進二出	晶體管	輸入、輸出二隔離
	GS8119－EX	三進三出	晶體管	輸入、輸出二隔離
	GS8116－EX	四進四出	晶體管	輸入、輸出二隔離
	GS8014－EX	二進二出	晶體管	輸入通道間不隔
開關量輸出 電磁閥、聲光報警	GS8021－EX	一進一出	邏輯電平信號	獨立供電:35mA@12V
	GS8022－EX	二進二出	邏輯電平信號	獨立供電:35mA@12V
	GS8121－EX	一進一出	邏輯電平信號	獨立供電:35mA@12V
	GS8023－EX	一進一出	邏輯電平信號	獨立供電:45mA@12V
	GS8024－EX	二進二出	邏輯電平信號	獨立供電:45mA@12V
	GS8123－EX	一進一出	邏輯電平信號	獨立供電:45mA@12V
	GS8025－EX	一進一出	邏輯電平信號	獨立供電:60mA@12V
	GS8026－EX	二進二出	邏輯電平信號	獨立供電:60mA@12V
	GS8125－EX	一進一出	邏輯電平信號	獨立供電:60mA@12V
	GS8027－EX	一進一出	邏輯電平信號	獨立供電:400mA@12V
模擬量輸入	GS8041－EX	一進一出	4～20mA HART數字信號	輸入和輸出隔離
	GS8044－EX	一進二出		輸入和輸出隔離
	GS8031－EX	一進一出		回路供電
	GS8033－EX	一進一出		回路供電
	GS8061－EX	一進一出		回路供電
	GS8063－EX	一進一出		回路供電
	GS8032－EX	二進二出		回路供電
	GS8034－EX	二進二出		回路供電
	GS8062－EX	二進二出		回路供電
	GS8064－EX	二進二出		回路供電
	GS8068－EX	二進二出		回路供電
	GS8069－EX	二進二出		回路供電
	GS8046－EX	二進二出		電源、輸入和輸出三隔離
	GS8037－EX	二進二出		輸入和輸出二隔離
	GS8047－EX	一進一出	4～20mA，0～20mA 1～5V,0～5V HART數字信號	電源、輸入和輸出三隔離
	GS8045－EX	一進一出		電源、輸入和輸出三隔離
	GS8047P－EX	一進一出		17V配電
	GS8045P－EX	一進一出		17V配電
	GS8049－EX	一進一出		19V配電， [Exia]Ⅱ B
	GS8035－EX	一進二出	4～20mA，0～20mA 1～5V,0～5V	電源、輸入和輸出三隔離
	GS8036－EX	二進二出		電源、輸入和輸出三隔離
	GS8047－EX(T)	一進一出	4～20mA，0～20mA	輸出回路供電
	GS8047T－EX	一進一出	4～20mA，0～20mA	輸出回路供電
	GS8035－EX(T)	一進二出	4～20mA，0～20mA	輸出回路供電
	GS8035T－EX	一進二出	4～20mA，0～20mA	輸出回路供電
	GS8036－EX(T)	二進二出	4～20mA，0～20mA	輸出回路供電
	GS8036T－EX	二進二出	4～20mA，0～20mA	輸出回路供電
	GS8043－EX	一進一出	0～20mA,0～5V	4～20mA輸入，0～20mA輸出
	GS8347－EX	一進三出	一路4～20mA 二路報警繼電器	報警設定及輸出
	GS8147－EX	一進三出	一路4～20mA 二路報警繼電器	報警設定及輸出
模擬量輸出	GS8067－EX	一進一出	4～20mA，0～20mA 1～5V,0～5V	獨立供電
	GS8067－EX.0	一進一出		獨立供電
	GS8038－EX	二進二出		獨立供電
	GS8067－EX.1	一進一出	4～20mA，0～20mA 1～5V,0～5V 0～10V	電壓輸入，獨立供電
	GS8087－EX	一進一出	4～20mA，0～20mA 1～5V,0～5V 0～10V	電壓輸入，獨立供電
	GS8088－EX	一進一出	4～20mA，0～20mA 1～5V,0～5V 0～10V	電壓輸入，獨立供電
模擬量輸入，輸出	GS8039－EX	二進二出	4～20mA	一路4～20mA輸入，一路4～20mA輸出
頻率量輸入	GS8051－EX	一進一出	電平，晶體管	12V配電
	GS8053－EX	二進二出	電平，晶體管	12V配電
	GS8052－EX	一進一出	電平，晶體管	24V配電
	GS8054－EX	二進二出	電平，晶體管	24V配電
火焰、煙霧探測器輸入	GS8065－EX	一進一出	0～40mA	回路供電
	GS8066－EX	二進二出	0～40mA	回路供電
熱電阻、熱電偶毫伏信號電位器電阻輸入	GS8071－EX	一進一出	4～20mA，1～5V	獨立供電
	GS8076－EX	一進二出	4～20mA，1～5V	獨立供電
	GS8079－EX	二進二出	4～20mA，1～5V	獨立供電
	GS8077－EX	一進一出	4～20mA	回路供電
	GS8078－EX	二進二出	4～20mA	回路供電
	GS8073－EX	一進一出	4～20mA，1～5V	可編程
	GS8072－EX	一進一出	4～20mA，1～5V	可編程
	GS8082－EX	一進一出	4～20mA，1～5V	可編程
	GS8081－EX	一進一出	對應毫伏信號	1：1毫伏輸入輸出
	GS8075－EX	一進一出	4～20mA，1～5V	0～5KΩ
	GS8074－EX	一進一出	電阻信號	1：1電阻輸入輸出
電壓信號輸入	GS8083－EX	一進一出	4～20mA，0～20mA 1～5V,0～5V 0～10V	電壓輸入
	GS8084－EX	一進一出		電壓輸入
	GS8085－EX	一進一出		電壓輸入
	GS8086－EX	一進一出		電壓輸入
	GS8089－EX	二進二出		10V、15V/20mA
	GS8089－EX(S)	二進二出		10V、15V/20mA
通信信號輸入	GS8092－EX	一進一出	RS-232	5V、6V、8V、9V、12V配電
	GS8092－EX(S)	一進一出	5線制RS-232	5V、6V、8V、9V、12V配電
	GS8095－EX	一進一出	RS-485 全雙工	5V、6V、8V、9V、12V配電
	GS8095－EX(S)	一進一出	RS-485 半雙工	5V、6V、8V、9V、12V配電
	GS8095S－EX	一進一出	RS-485 半雙工	5V、6V、8V、9V、12V配電
	GS8093－EX	一進一出	RS-485 半雙工	5V、6V、8V、9V、12V配電
	GS8096－EX	一進一出	RS-232	5V、6V、8V、9V、12V配電
	GS8083B－EX	一進一出	RS-485 半雙工	9V/140mA配電
	GS8094－EX	一進一出	RS-232	9V/150mA配電
	GS8193－EX	一進一出	RS-485 全雙工	9V/150mA配電
安全開關輸入	GS8511－EX	一進一出	安全繼電器	防爆電梯用安全型隔離柵
振動傳感器輸入	GS8057－EX	一進一出	-20V～-0.5V	1：1電壓輸入輸出
	GS8058－EX	一進一出	-10V～+10V	.1：1電壓輸入輸出
頻率轉換	GS8055－EX	一進二出	一路4～20mA 一路報警繼電器	轉速監控 報警設定及輸出
	GS8355－EX	一進三出	一路4～20mA 二路報警繼電器	轉速監控 報警設定及輸出
開關量輸入	GS8512－EX.11	一進一出	繼電器	有線路故障檢測功能
	GS8512－EX.12	一進二出	繼電器	電源、輸入輸出三隔離
	GS8512－EX.22	二進二出	繼電器	功能安全型 SIL3
	GS8519－EX.11	一進一出	晶體管	有線路故障檢測功能
	GS8519－EX.12	一進二出	晶體管	電源、輸入輸出三隔離
	GS8519－EX.22	二進二出	晶體管	獨立供電
	GS8519－EX.12A	一進一出	晶體管	線路故障輸出（LFD)
開關量輸出	GS8523－EX	一進一出	邏輯電平信號	回路供電型 功能安全型 SIL3
	GS8523－EX.I	一進一出	邏輯電平信號	獨立供電型
模擬量輸入	GS8547－EX	一進一出	4～20mA，1～5V HART數字信號	電源、輸入輸出三隔離、 功能安全型 、SIL3
	GS8535－EX	一進二出	4～20mA，1～5V HART數字信號	電源、輸入輸出三隔離、 功能安全型 、SIL3
	GS8536－EX	二進二出	4～20mA，1～5V HART數字信號	電源、輸入輸出三隔離、 功能安全型 、SIL3
模擬量輸出	GS8567－EX	一進一出	4～20mA，0～20mA HART數字信號	電源、輸入輸出三隔離、 功能安全型 、SIL2
	GS8568－EX	一進一出	4～20mA，0～20mA HART數字信號	電源、輸入輸出三隔離、 功能安全型 、SIL2
熱電阻 熱電偶輸入	GS8572－EX	一進一出	4～20mA，1～5V	可編程，獨立供電 、功能安全型、SIL2
	GS8572－EX.TC	一進一出	4～20mA，1～5V	可編程，獨立供電 、功能安全型、SIL2
	GS8572－EX.RTD	一進一出	4～20mA，1～5V	可編程，獨立供電 、功能安全型、SIL2
	GS8576－EX	一進二出	4～20mA，1～5V	可編程，獨立供電 、功能安全型、SIL2
	GS8579－EX	二進二出	4～20mA，1～5V	可編程，獨立供電 、功能安全型、SIL2
開關量輸入	GS5011－EX	一進一出	繼電器	有線路故障檢測功能
	GS5011－EX.M	一進一出	繼電器	有線路故障檢測功能
	GS5012－EX	二進二出	繼電器	有線路故障檢測功能
開關量輸出	GS5023－EX	一進一出	干接點	回路輸出控制 獨立供電:45mA@12V
	GS5023－EX.M	一進一出	干接點	回路輸出控制 獨立供電:45mA@12V
	GS5024－EX	二進二出	干接點	回路輸出控制 獨立供電:45mA@12V
模擬量輸入	GS5045－EX	一進一出	4～20mA，1～5V HART數字信號	獨立供電
	GS5045－EX.M	一進一出	4～20mA，1～5V HART數字信號	獨立供電
	GS5035－EX	一進二出	4～20mA，0～20mA HART數字信號	獨立供電
	GS5036－EX	二進二出	4～20mA，0～20mA HART數字信號	獨立供電
模擬量輸出	GS5067－EX	一進一出	4～20mA，0～20mA 1～5V,0～5V	獨立供電
	GS5067－EX.M	一進一出		獨立供電
	GS5038－EX	二進二出		獨立供電
熱電阻、熱電偶毫伏信號電位器電阻輸入	GS5071－EX	一進一出	4～20mA，1～5V	獨立供電
	GS5071－EX.M	一進一出	4～20mA，1～5V	獨立供電
	GS5072－EX	一進一出	4～20mA，1～5V	獨立供電
	GS5072－EX.M	一進一出	4～20mA，1～5V	獨立供電
	GS5076－EX	一進二出	4～20mA，1～5V	獨立供電
	GS5079－EX	二進二出	4～20mA，1～5V	獨立供電
	GS5076－EX.TC	一進二出	4～20mA，1～5V	獨立供電
	GS5079－EX.TC	二進二出	4～20mA，1～5V	獨立供電
