PRG-1200-H操作端隔離式安全柵產品詳細說明：

PRG-1200-H操作端隔離式安全柵適用于智能（HART）閥門定位器、電/氣轉換器等，從安全側把標準4mA~20mA電流信號傳輸?shù)轿ｋU(xiǎn)側，驅動現場的執行機構工作。同時HART 數字信號在安全側和危險側之間雙向通信，可以用HART手操器在安全側和危險側對智能（HART）閥門定位器、電/氣轉換器等進行操作。該產品需要獨立供電，（電源、輸入與輸出間全隔離）。

主要技術規格
工作電源：20V-35Vdc
通道數：?jiǎn)瓮ǖ?
功耗：約1.5W（24V供電，20mA輸出時）
輸入信號范圍：4mA~20mAdc，HART數字信號
輸出信號范圍：4mA~20mAdc，HART數字信號
允許輸出負載能力：0-650Ω
性能指標
絕緣強度:本安端/非本安端間2500Vac/分鐘
非本安端間1000Vac/1分鐘連續
輸出精度：0.1% F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃～+60℃
相對溫度：35%～85%RH
貯存溫度：-40℃～+80℃
結構及外形尺寸
產品結構:35mm導軌卡裝式，
ABS外殼材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整機重量：150g

產品特點
接智能（HART）閥門定位器、電/氣轉換器，HART雙向通信隔離傳輸，符合EMC標準
安裝場所
周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備
0區、1區、2區，ⅡA、ⅡB、ⅡC危險區，適用于智能（HART）閥門定位器、電/氣轉換器
安全防爆認證參數 國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia]（ⅡC）
認證參數：端子（9.10間）
Um = 250V Uo = 28V Io = 93mA
Po = 0.65W Lo = 2.4mH Co = 0.05uF

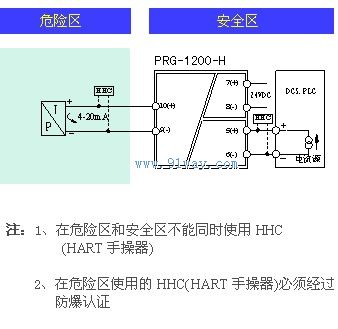

接線圖


外形尺寸圖
