一、電樞繞組是直流電機的主要電路,是直流電機的一個重要部件 對電樞繞組的要求是:在能通過規定的電流和產生足夠的電動勢前提下 ; 盡可能節省有色金屬和絕緣材料 ; 并且要結構簡單、運行可靠等 一、簡單的繞組:

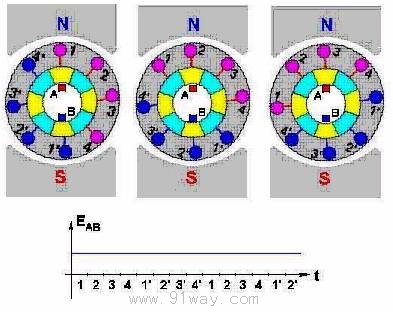

 圖1.2.1
如果電樞上有四個線圈,換向器由八個換向片組成,(圖1-2.1) 因為上述模型如作發電機運行,由于線圈互相不聯接,電流不能通過所有線圈 , 所以產生的電磁轉矩與感應電動勢大小不足 , 為此應該將所有線圈互相聯接起來

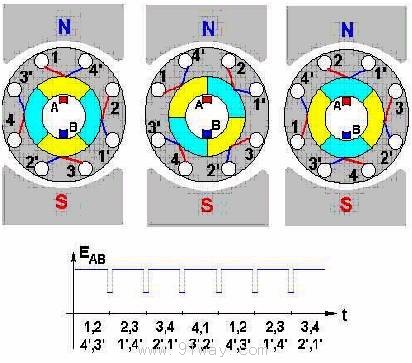

 圖1-2.2
繞組中每個線圈的兩個端子各接到一個換向片上, 它是繞組的一個單元,稱為元件 . 為了使一個元件兩個有效邊中所感應產生 的電動勢大小相等或相差不多,使電動勢是疊加的,那么元件的跨距應等于或接近于一個極距。 為使線圈端接部分對稱,線圈可采用如下連接形式(1.2.2)。 二、繞組的基本形式 直流電機電樞繞組的基本形式: 1)單疊繞組 2)單波繞組 實際電機中,為使元件端接部分能平整地排列,一般采用雙層繞組 (一)單疊繞組 1.單疊繞組聯接的特點 元件兩個端子聯接于相鄰的兩個換向片上 元件跨距:y1 元件上層元件邊與下層元件邊之間空間距離(用槽數表示), 一般等于或約等于電機的極距 換向節距:yk 元件上層元件邊與下層元件邊所聯接的兩個換向片之間的距離(用槽數表示) 單疊繞組元件的連接情況 yk=1
圖1.2.3 單疊繞組元件的連接
2.單疊繞組連接示例 一臺直流電動機的繞組數據為:極對數P=2,槽數Q為16, 元件數S等于換向片數K和槽數Q, 即Q=S=K=16, 電機極距為:t = Q/2p = 16/2*2 =4 取元件跨距為跨四個槽,y1=4, 元件兩端子所聯換向片之間的距離yk=1 (1) 單疊繞組元件聯接順序表

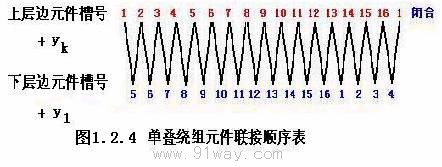

 表1-1 單疊繞組元件聯接順序表

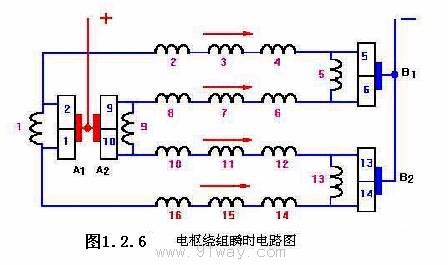

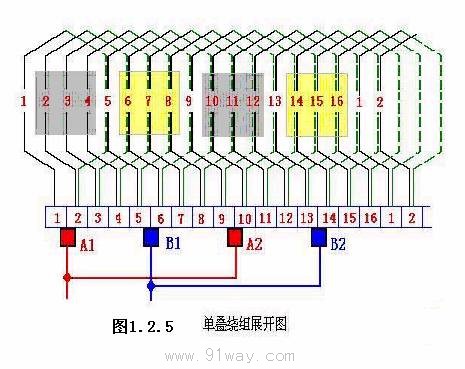

(2) 單疊繞組展開圖 圖1.2.5 單疊繞組展開圖 注意:電機在運行過程中,繞組元件、換向器與電機磁極、電刷有相對運動, (3) 瞬時繞組電路圖  圖1.2.6 瞬時繞組電路圖
3.單疊繞組的電路特點 任一瞬時,處于同一磁極下的元件構成一條支路, 因此采用單疊繞組的電機共有2P條支路。
(二)單波繞組 1. 單波繞組元件的連接情況

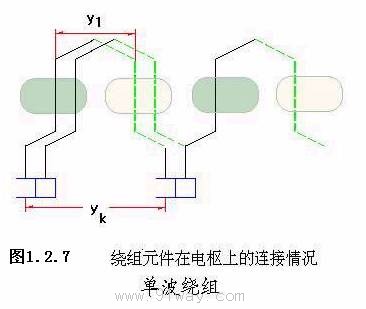

圖1.2.7 單波繞組元件的連接

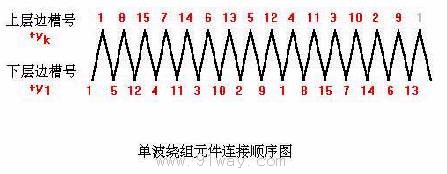

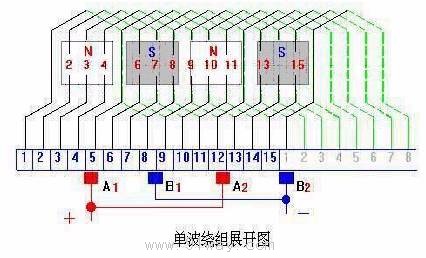

連接特點: 把相隔約兩個極距的元件依次串接. 換向節距: yk = (K±1)/P 2.單波繞組連接示例 一臺直流電動機的繞組數據為: 極對數P=2,槽數Q為 15, 元件數S等于換向片數K和槽數Q, 即Q=S=K=15 , 電機極距為:t = Q/2p = 15/2*2 取元件跨距為跨四個槽,y1=4, 元件兩端子所聯換向片之間的距離yk=(K ± 1)/P = (15 ± 1)/2 = 7 3. 單波繞組元件聯接順序表  表1-2 4. 單波繞組展開圖 圖1.2.9 5. 瞬時繞組電路圖

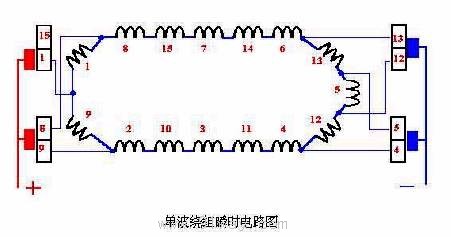

圖1.2.10 6. 單波繞組的電路特點 任一瞬時,處于同一極性磁極下的元件構成一條支路, 因此采用單波繞組的電機共有2條支路。 (三)單疊繞組、單波繞組的共同特點 與被電刷短路元件(即換向元件)相鄰的兩元件電流方向相反。 當電刷處于磁極中性線時,某一極性磁極下元件邊的電流方向一致 |
