(1)旋轉電機是一種實現機電能量轉換的機電裝置

(2)電動機---把電能轉換為機械能

 一.直流電動機的優點：

    1.調速性能好        2.啟動轉矩較大

 二.直流電動機的缺點：

    1.制作工藝復雜     2.生產成本較高     3.維護較困難    4.可靠性較差

 三.發展趨勢

    隨著電力電子技術的發展

    特別是大功率電力電子器件問世,微電子技術以及控制技術發展

    直流發電機有逐步被整流電源取代的趨勢

    直流電動機被交流電動機取代的趨勢

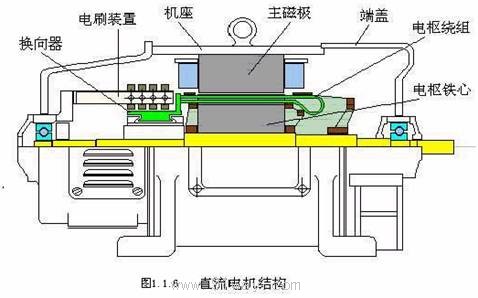

 第一節 直流電機工作原理和結構

    *  直流發電機的工作原理

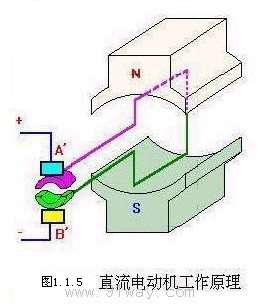

    *  直流電動機的工作原理

    *  電機的可逆運行原理



 一、直流電機的工作原理

  1、電磁感應定理

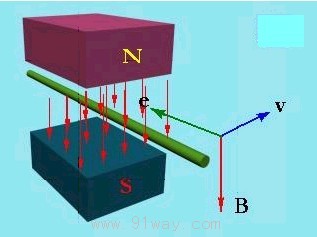

 在磁場中運動的導體將會感應電勢，若磁場、導體和導體的運動方向三者互相垂直 (圖1-1a)，

 則作用導體中感應的電勢大小為：

                      e = B·l·v





　         圖1-1b

電勢的方向(圖1-1a)用右手定則 (圖1-1b) 確定

 2.電磁力定律

 載流導體在磁場中將會受到力的作用，若磁場與載流導體互相垂直 (圖1-1c)，作用在導體上的電磁力大小為：f = B·l·i



                 圖1-d   力的方向用左手定則

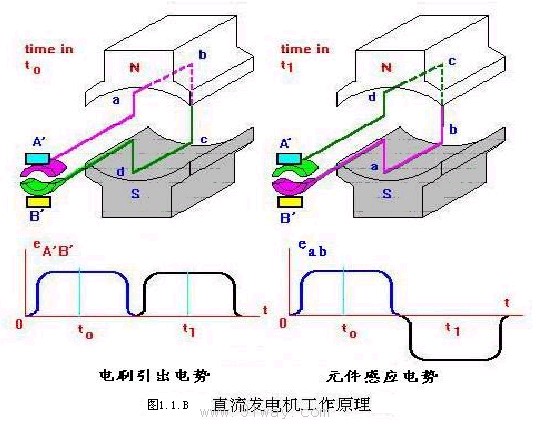

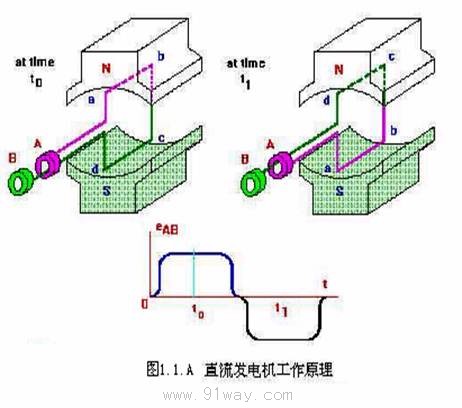

 (一) 直流發電機的工作原理

1.       直流發電機的原理模型

 1)交變電勢產生



 2)直流電勢產生

      3)發電機工作原理

         用原動機拖動電樞使之逆時針方向恒速轉動，線圈邊 a b 和 c d 分別切割不同極性磁極下的磁力線，感應產生電動勢

         直流發電機的工作原理就是把電樞線圈中感應產生的交變電動勢，

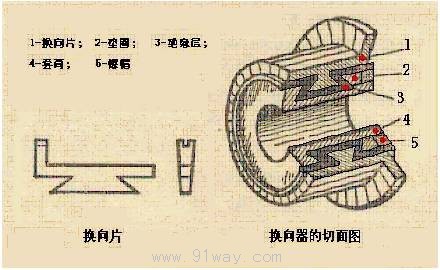

         靠換向器配合電刷的換向作用，使之從電刷端引出時變?yōu)橹绷麟妱觿?/DIV>
