模數化結構（combiflex結構系統）
是上海繼電器有限公司引進ABB公司繼電器制造技術配套 生產的繼電器結構系統，其基本結構形式為凸出式后接線，它有四種形式的繼電器殼體和底座，分別為1U(2S6C)，直2U(4S6C)。橫2U(2S12C)和4U(4S12C)。
外形尺寸見附圖1－4。
底座尺寸見附圖5－8。
附件見附圖9。1

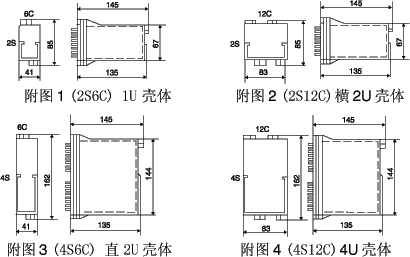

凸出式模數化插入結構(R)型外形尺寸見附圖1，2，3，4。

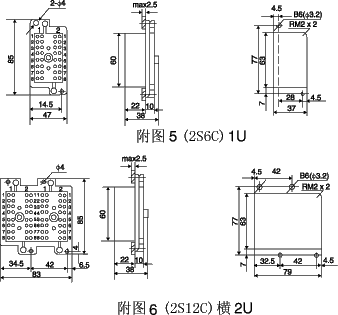

凸出式模數化插入結構(R)型底座安裝及開孔尺寸見附圖5，6，7，8。
模數化結構靜態型繼電器
凸出式模數化插入式結構(R)型外形及安裝尺寸
說明:
2S6C 繼電器底座上可插入2S6C殼體的繼電器一個；
2S12C繼電器底座上可橫列插入2S6C殼體的繼電器二個；
4S6C繼電器底座上可直列插入2S6C殼體的繼電器二個；
4S12C 繼電器底座上可插入2S6C殼體的繼電器四個。
 | |
|
