上繼廠繼電器接線圖附3
[大 中 小]
附錄III

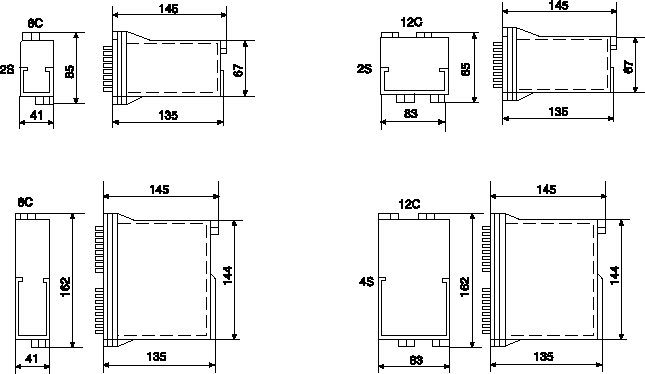

1 凸出式模數化插入結構(R)型外形尺寸見附圖1、2、3、4
         附圖1 2S6C                                            附圖2 2S12C



             附圖3 4S6C                                                       附圖4 4S12C

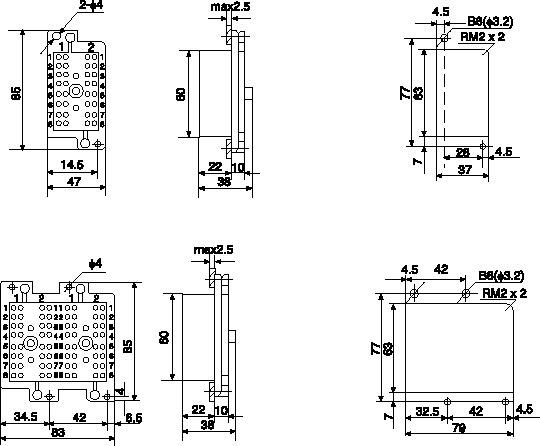

2 凸出式模數化插入結構(R)型底座安裝及開孔見附圖5、6、7、8
                 附圖5 2S6C

                                    附圖6 2S12C

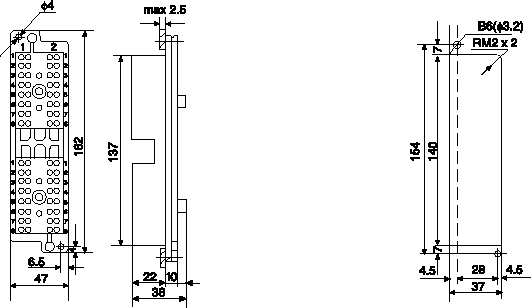

附圖7 4S6C

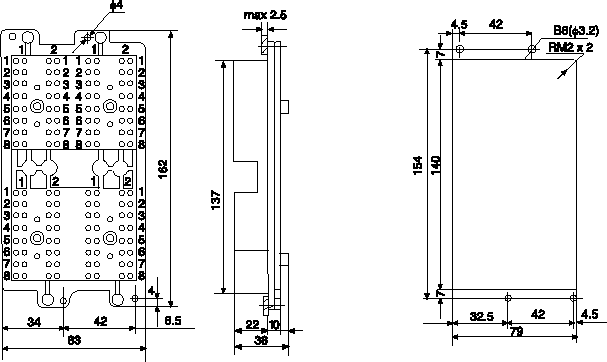

附圖8 4S12C

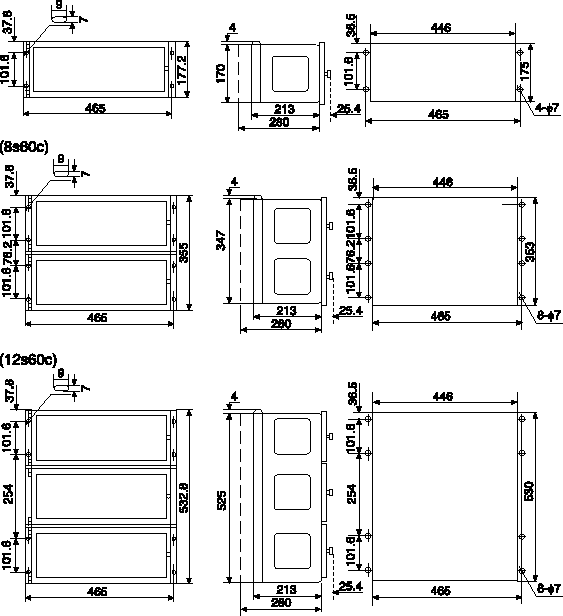

3、設備框的外形尺寸為三種，4S（7"x19"),8S(14"x19"),12S(21"x19"),其內部可以容納繼電器20、40、60單元，通過設備框，可以把繼電器組合后安裝在屏架上。如附圖9所示。

頂視圖（對4S，8S，12S設備框通用），包括布線地位。

附圖9 安裝繼電器的設備框
