首頁 您的位置：首頁 → 技術參數 → 電器參數 → ME系列主要技術參數
ME系列主要技術參數
[大 中 小]
上一頁 [1] [2] [3] [4] 下一頁

外形及安裝尺寸

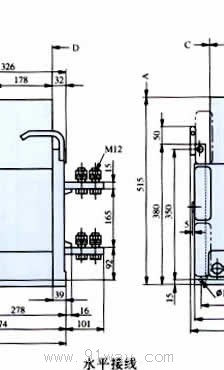

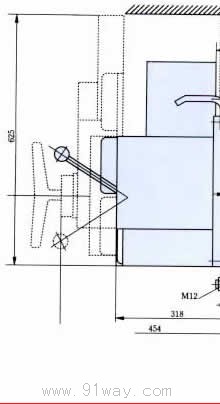

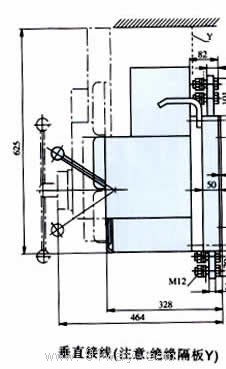

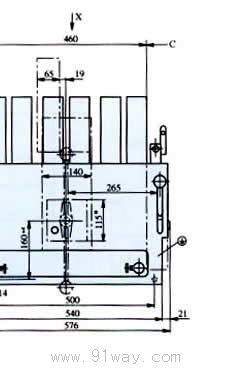

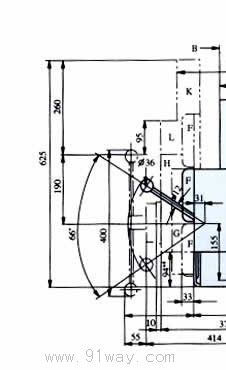

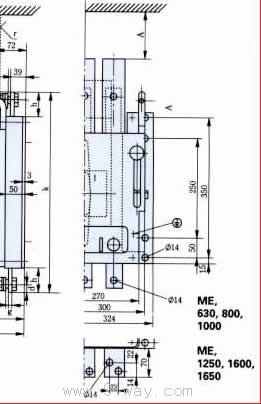

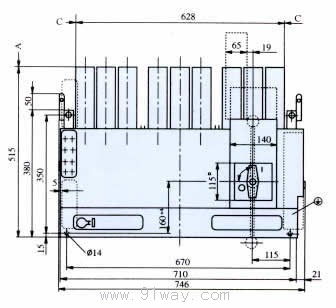

ME630/800/1000/1250/1600/1605固定式斷路器外形尺寸

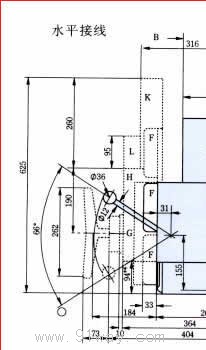

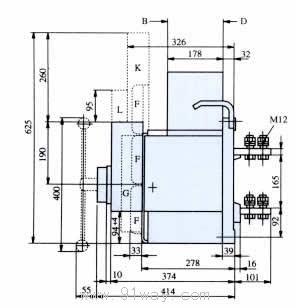

ME系列萬能式斷路器外形尺寸1 ME系列萬能式斷路器外形尺寸2 ME系列萬能式斷路器外形尺寸3
F-輔助開關
G-SU控制
H-正面操作機構
K-電動機操作機構
L-釋能裝置
Y-用于垂直接線的絕緣間隔板（用戶自備）

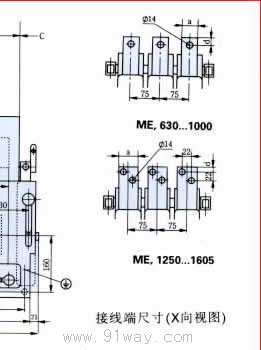

ME a b c d g h k
630 30 5 61 15 5 50 480
800/1000 40 8 71 20 8 60 500
1250 50 10 81 14 10 70 520
1600 50 20 81 14 15 70 520
1605 60 20 81 14 20 70 520
 ME系列萬能式斷路器外形尺寸4 ME系列萬能式斷路器外形尺寸5

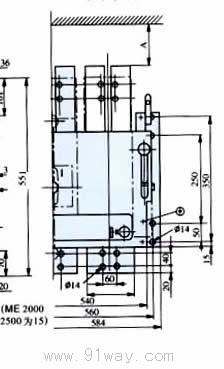

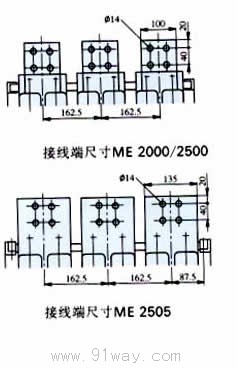

ME2000/2500/2505固定式斷路器外形尺寸圖
ME系列萬能式斷路器外形尺寸6 ME系列萬能式斷路器外形尺寸7 ME系列萬能式斷路器外形尺寸8
ME系列萬能式斷路器外形尺寸9 ME系列萬能式斷路器外形尺寸10 ME系列萬能式斷路器外形尺寸11
        H-正面操作機構           F-輔助開關           L-釋能裝置
        K-電動機操作機構         G-SU控制裝置         Y-用于垂直接線的絕緣間隔板（用戶自備）
ME3200固定式斷路器外形尺寸圖
ME系列萬能式斷路器外形尺寸12 ME系列萬能式斷路器安裝尺寸1 ME系列萬能式斷路器安裝尺寸2
ME系列萬能式斷路器安裝尺寸 ME系列萬能式斷路器安裝尺寸4 ME系列萬能式斷路器安裝尺寸5

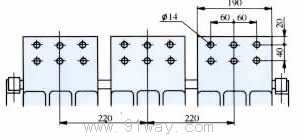

ME系列萬能式斷路器安裝尺寸3 ME系列萬能式斷路器安裝尺寸4 ME 3200接線端尺寸
F-輔助開關
G-SU控制裝置
H-正面操作機構
K-電動機操作機構
L-釋能裝置
Y-用于垂直接線的絕緣間隔板（用戶自備）


外形及安裝尺寸
ME3205固定式斷路器外形尺寸圖
ME系列萬能式斷路器安裝尺寸6 ME系列萬能式斷路器安裝尺寸7
接線端尺寸ME 3205
 ME系列萬能式斷路器接線端子1
ME630......ME3205 門孔尺寸
ME系列萬能式斷路器門孔尺寸

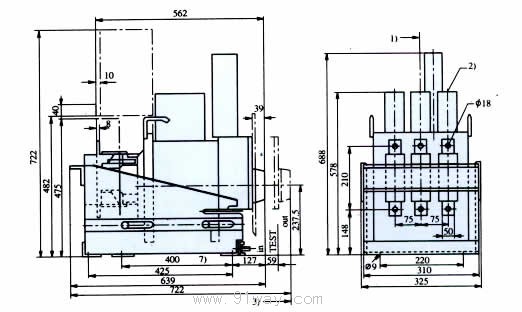

ME630/800/1000/1250/1600抽屜式斷路器外形尺寸圖
ME系列萬能式斷路器安裝尺寸8
ME1605抽屜式斷路器外形尺寸圖
ME系列萬能式斷路器安裝尺寸9

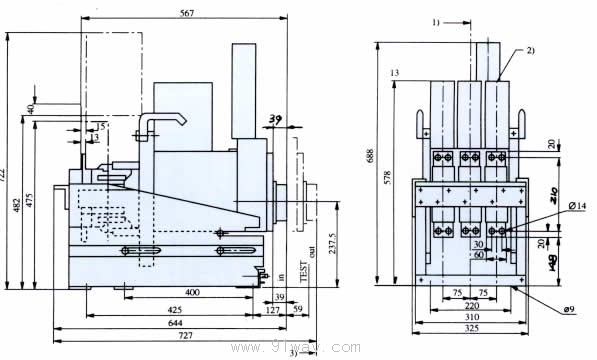

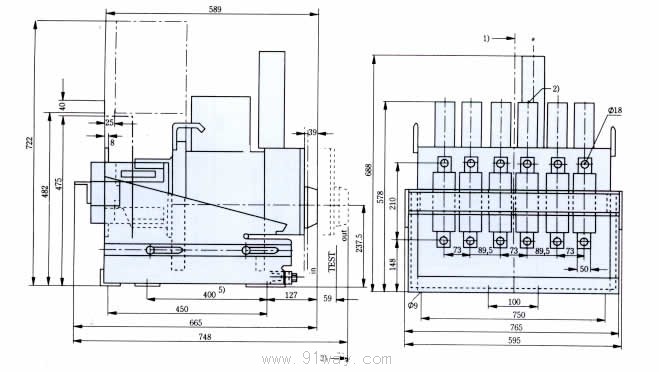

ME 2000/2500抽屜式斷路器外形尺寸圖
ME系列萬能式斷路器安裝尺寸10

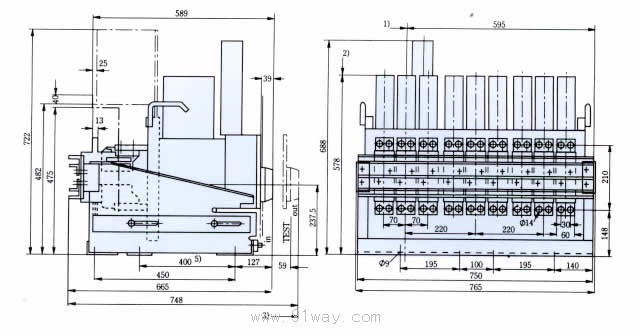

ME 2505抽屜式斷路器外形尺寸
ME系列萬能式斷路器安裝尺寸11

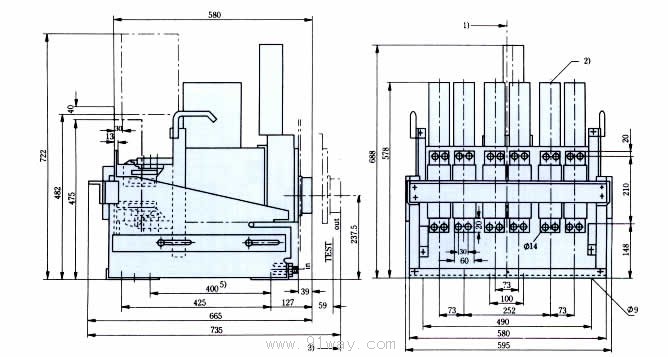

ME 3200抽屜式斷路器外形尺寸
ME系列萬能式斷路器安裝尺寸12

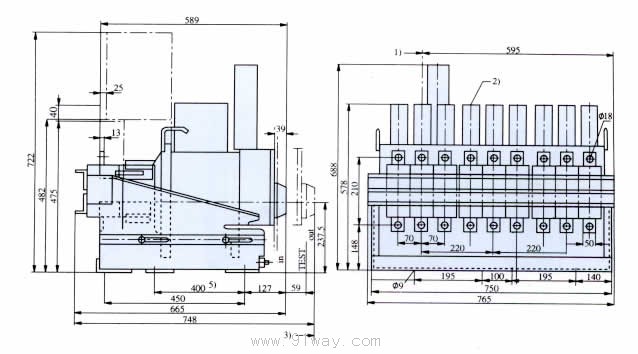

ME 3205抽屜式斷路器外形尺寸圖
ME系列萬能式斷路器安裝尺寸13
上一頁 [1] [2] [3] [4] 下一頁
