SF6斷路器使用中應注意的問題
[大 中 小]
　隨著新技術的推廣和新設備、新材料的應用，SF6斷路器以其安全可靠、維護方便和使用壽命長等優勢，在電力系統中得到了廣泛使用，并對電力系統的安全、經濟、穩定運行起到了重要的作用。韶關電力工業局在110，220，500 kV電壓等級中幾乎全部使用SF6斷路器，給運行中的巡視檢查、維護、檢修等工作帶來了許多方便，減少了許多維護費用。但是，使用的SF6斷路器由多個廠家生產，其本體結構和操作機構多種多樣。不同廠家、不同型號、不同電壓等級的SF6斷路器，使用的標準也有差別　，給安裝、運行、檢修人員對SF6斷路器的應用帶來困難，從而影響施工和檢修質量，以及對故障的正確判斷，給電力系統的安全運行帶來一定的影響。以下談一談SF6斷路器使用中的注意事項。
1 區 別
1.1 壓力表制造標準的區別
(1) 我國生產廠家或一些中外合作廠家(簡稱為“前者”)生產的SF6斷路器，產品說明書中的壓力數和壓力表讀數，符合下列壓力關系，即：
P0＝Pg＋Pa (MPa)
P0＝Pa－Pv (MPa)
Pg＝P0－Pa (MPa)
式中：Pg-表壓力(MPa)；P0-絕對壓力(MPa)；Pa-大氣壓力(MPa)；Pv-真空度(MPa)。
(2) 某大型中外合作生產廠家(簡稱為“后者”)生產的SF6斷路器，產品說明書中的壓力數和壓力表讀數，都是指絕對壓力P0＝Pg。
1.2 “SF6氣體壓力－溫度曲線”的區別

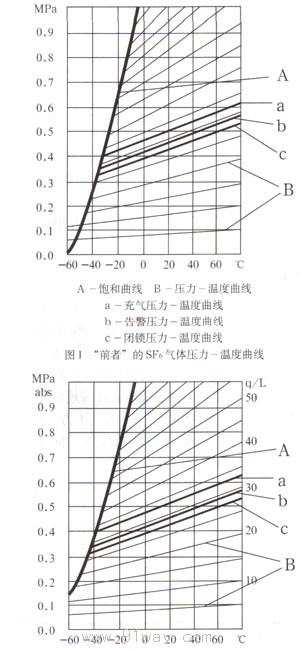

　　以SF6氣體額定壓力為0.5 MPa為例，“前者”繪制的“SF6氣體壓力－溫度曲線”如圖1所示，而“后者”繪制的“SF6氣體壓力－溫度曲線”如圖2所示。兩者壓力曲線之差為大氣壓力。
1.3 按環境溫度修正壓力所用計算公式的區別
(1) “前者”根據環境溫度的變化，修正壓力使用的公式為：
……(1)
式中：t－環境溫度(℃)；
Pt－環境溫度下的SF6壓力(MPa)；
P20－20℃下的SF6壓力(MPa)。

A－液化線 B－密度線
a－充氣密度線
b－發信密度線
c－閉鎖密度線
圖2 “后者”的SF6氣體壓力－溫度曲線
(2) “后者”按環境溫度變化修正壓力所使用的公式為：
式中：Pt、P20為絕對壓力(MPa)。
1.4 由于使用的壓力表標準的區別，雖然讀數相同，但實際壓力不同
　　“前者”使用的壓力表讀數Pg＝P0－Pa；“后者”使用的壓力表讀數等于絕對壓力Pg＝Po。
如果2種SF6斷路器均用原來的壓力表其讀數都是0.5 MPa，若兩者都用“前者”的壓力表進行測量，則讀數如表1。
1.5 對于耐低溫的區別
(1) 由圖1可知，“前者”在環境溫度-35℃左右不漏氣的情況下，密度繼電器就自動閉鎖，分合閘。
(2) 對于“后者”，產品說明書中介紹：可在-55℃情況下可靠工作。
2 注意的事項
　　由于SF6斷路器都是由生產廠家工程技術人員進行指導安裝的，而且SF6斷路器又要保證14～16年不大修，所以，在使用中應注意以下幾點。
2.1 弄清所使用的壓力表制造標準的區別，不能混淆�！扒罢摺笔褂玫膲毫Ρ碜x數是我國規定的表壓表讀數，即：表壓力＝絕對壓力－大氣壓力�！昂笳摺笔褂玫膲毫Ρ碜x數等于絕對壓力數，對于同樣壓力的氣體，較“前者”多1個大氣壓力。
2.2 目前投入運行的SF6斷路器(以額定壓力0.5 MPa為例)，如果使用我國規定的壓力表測量，前者生產的SF6斷路器表壓力讀數為0.5 MPa；后者生產的SF6斷路器表壓力讀數只有0.402 MPa。
2.3 SF6氣體在常溫(20℃)及2.1 MPa及以下，符合理想氣體狀態。一般地，在少油斷路器液壓機構的預充氮?dú)狻〉墓ぷ髦�，其額定壓力一般都在24～30 MPa(20℃)，在進行“壓力－溫度”換算修正壓力時，習慣于使用公式2計算。
(1) 對于液壓機構，因?yàn)榇髿鈮毫εc300 MPa左右的壓力相比較，在工程上可以忽略不計。但是，如果在檢修SF6斷路器充SF6氣體進行“壓力－溫度”換算修正壓力時，也忽略大氣壓力，對于額定壓力為0.5 MPa來說，就會造成較大的誤差。因此，對于“前者”應當使用公式1進行計算。對于SF6斷路器上安裝的密度繼電器的讀數，只要經試驗是完好的，其讀數是不隨溫度變化的。
(2) 對于“后者”，在檢修SF6斷路器充SF6氣體進行“壓力－溫度”換算修正壓力時，如果在進氣端使用該廠配給的壓力表，應當使用公式2進行計算；如果在進氣端使用國產壓力表，應當使用公式1進行計算，這時應取P20＝0.402MPa。
2.4 在補充SF6氣體時，是在進氣端接入一般的壓力表，在給“后者”充氣時，其讀數必然與SF6斷路器上密度繼電器的讀數相差大氣壓力，在不能解釋其誤差原因的情況下，只能以密度繼電器的讀數作參考。
出處：廣東韶關電力工業局 作者：朱寶林
