| ME系列主要技術參數 |
|
| [大
中 小] |
|
|
| bse 脫扣器 |
bsel |
| 長延時整定電流Irl（A） |
（0.4-1）×In |
| *1 長延時延時時間t1（S） |
可調 |
| t1在1.05×Irl時 |
>2h |
| t1在1.2×Irl時 |
<1h |
| t1在1.5×Irl時 |
15 |
30 |
60 |
120 |
240 |
480 |
| t1在2.0×Irl時 |
9 |
18 |
37 |
74 |
148 |
300 |
| 精度 |
±15％ |
| 短延時延時時間t2（S） |
（0.4-15）×In（2000A以下） |
|
（0.4-10）×In（2500A以下） |
| 精度 |
±10％ |
| *2 短延時延時時間t2（S） |
0.1 |
0.2 |
0.3 |
0.4 |
| 可返回時間（S） |
0.06 |
0.14 |
0.23 |
0.35 |
| 瞬時整定電流Ir3（A） |
1.0×In-50KA（最小1600A） |
| 精度 |
±15％ |
| 瞬進OFF |
有 |
| 接地故障整定電流Ir4（A） |
（0.2-0.8）×In（最大1200A） |
| 接地故障延時時間t4（S） |
0.1 |
0.2 |
0.3 |
0.4 |
| 精度 |
±10％ |
| .電流表顯示 |
I1-I2-I3-IMAX-IG |
| .故障顯示 |
故障類型、開斷電流 |
| .予警指示（LED顯示） |
|
| .通信 |
根據需要 |
| .報警 |
根據需要 | |
|
斷路器型號 |
固定式水平聯結及抽屜式安全間距 |
固定式垂直聯結安全間距 |
|
A |
B |
C |
D |
A |
B |
C |
D |
| ME 630/800/1250/1600 |
250 |
100 |
100 |
120 |
250 |
100 |
100 |
120 |
| ME 1605 |
250 |
100 |
100 |
120 |
|
|
|
|
| ME 2000/2500/3200 |
350 |
100 |
100 |
120 |
500 |
100 |
100 |
120 |
| ME 2505/3205 |
350 |
100 |
100 |
120 |
|
|
|
| |
| 注：1所有帶電零件與接地零件之間必須可靠絕緣。 |
| 2 本表為交流至380V數據。 |
|
|
| 分勵脫扣器 |
| 斷路器裝有可遠距離操作使斷路器斷開的分勵脫扣器（a-脫腫器）。在斷路器上可同時裝置2只不同或相同控制電壓的a-脫扣器。此時不能再裝欠電壓脫扣器或閉鎖電磁鐵。a-脫扣ME630-1605 380V-220V510VA -220-110 220W |
|
|
AN-分勵按鈕（用戶自備）
DF-輔助開關 | |
|
|
| 欠電壓脫扣器 |
斷路器可裝有欠電壓脫扣器（r-脫扣器）。r-脫扣器分瞬時與延時，延時簡稱"C"，采用阻容延時，延時時間為1.5±0.5S.r-脫扣器的電源電壓在0.85...1.1Uc時=應保證斷路器閉合，在0.35Uc及以下時，應保證斷路器斷開。r"C"-脫扣器的返回特性為≤0.6倍延時時間。 ME630-1605 -380-220V30VA ME2000-3205 -220-110V10W

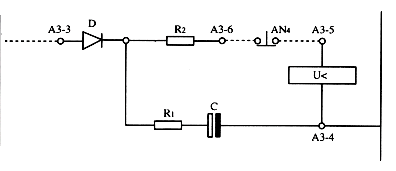

電氣延時式欠電壓脫扣器線路圖 |
|
|
AN4-斷開按鈕
D-二極管
R1-電阻
R2-電阻
C-電容 |
| 欠電壓瞬時脫扣器和閉電磁鐵線路圖 |
|
|
|
| |
|
|
| 過電流脫扣器 |
斷路器的過電流脫扣器有過載長時（b-脫扣器），短路短延時（S"ZZ"-脫扣器），短路瞬時（S-脫扣器）�？山M合成；a.bs"ZZ"-脫扣器；b.bs-脫扣器；c.s"ZZ"-脫扣器；d.s-脫扣器；e.無過電流脫扣器。
根據用戶需要過載長延時脫扣器可加裝鎖扣裝置（W1）或鎖扣裝置加信號開關（W2），信號開關有一常開觸頭。
短路瞬時脫扣器也可加裝鎖扣裝置（W3）或鎖扣裝置加信號開關（W4）。
鎖扣裝置在線路故障排除后，需手動復位，否則脫扣器始終處于脫扣位置。
短路短延時脫扣器不能加裝鎖扣裝置，但可加裝信號開關。 | |

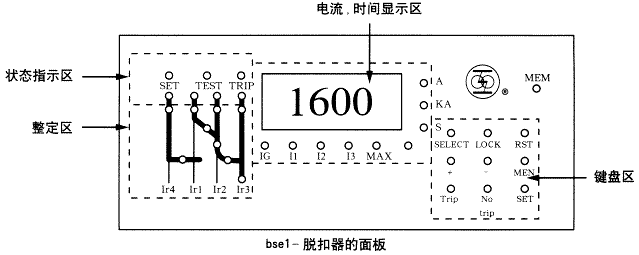

| 智能型脫扣單元簡稱bse脫扣器，具有過載長延時、短路短延時及特大短路瞬時保護功能、附帶自診斷、試驗、故障記憶等功能，并具有電流表功能和接地故障保護功能，可在正常用整定過載、短路短延時、特大短路瞬進、接地保護等整定值及顯示，也可進行試驗功能，用戶需要時也可提供通訊及報警等功能。 |
| 操作電動機 |
S鎖扣與信號 |
 |
操作斷路器合閘
ME 630-1605 -220 700VA
ME 2000-3205 -220V400W -110V550W |
 |
短路瞬時脫扣器故障后起鎖扣作用
加裝信號裝置后可顯示其故障部位 |
| 輔助開關 |
抽屜式斷路器用安全隔離裝置 |
 |
輔助開關起電路轉換作用
斷路器一般裝有1只或2只HSS輔助開關，用戶需要時最多可裝有3只HSS輔助開關。 |
 |
起安裝隔離作用 |
| 合閘手柄帶機械鎖 |
抽屜式引伸導軌 |
 |
保證合閘后不誤操作 |
 |
便于斷路器維修、保養 |
|
機械聯鎖裝置 |
|
 |
使兩臺水平位 | |
|
|
