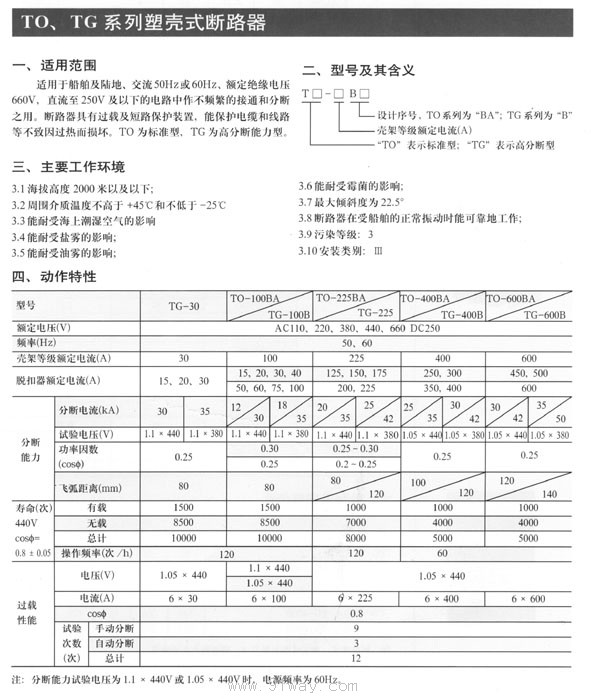

TG,TO系列塑殼低壓斷路器產品詳細說明：

一、適用范圍
TG,TO系列塑殼低壓斷路器適用于船舶及陸地，交流50Hz或60Hz、額定絕緣電壓660V，直流至250V及以下的電路中作不頻繁的接通和分?jǐn)嘀�用。斷路器具有過載及短路保護裝置，能保護電纜和線路等不致因過熱而損壞。TO為標準型，TG為高分?jǐn)嗄芰π汀?
本產品系從日本寺崎電氣產業株式會引進技術制造。

二、TG,TO系列塑殼低壓斷路器型號及其含義：

T□	-	□	B□
“TO”表示標準型；“TG”表示高分?jǐn)嘈?/DIV>		殼架等級額定電流（A）	設計序號，TO系列為“BA”，TG系列為“B”



三、類別
1、按接線方式分為板前接線、板后基線、插入式接線；
2、按過電流脫扣器型分為熱動--電磁型；
3、按附屬裝置分為帶附屬裝置和不帶附屬裝置；
4、附屬裝置分內部附屬裝置和外部附屬裝置。內部附屬裝置有輔助開關、報警開關、分勵脫扣器四種；外部附屬裝置有電動操作機構、機械聯鎖、手柄閉鎖、插入式用抽出裝置五種。

四、特性

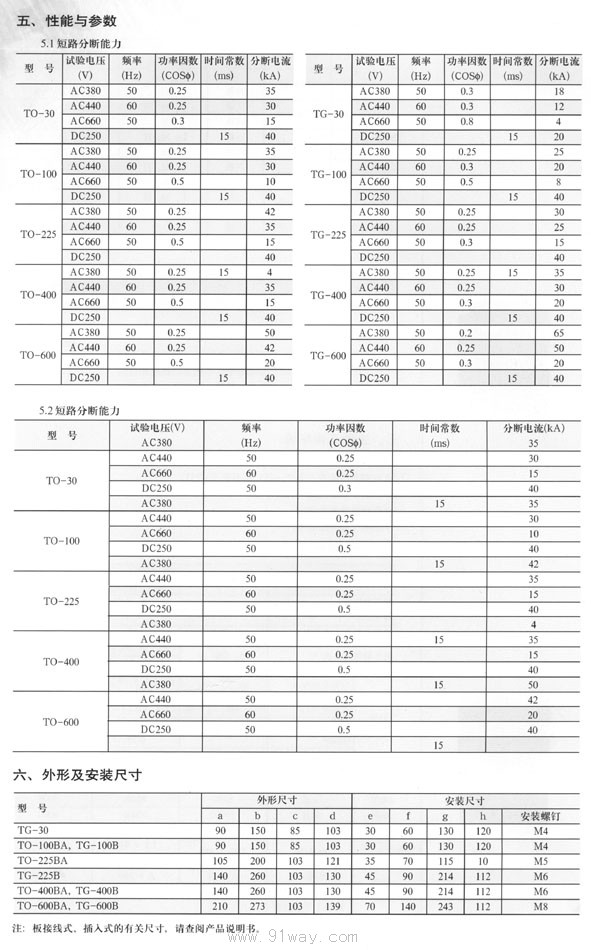

1、主要技術參數（見表）

型號			TG-30		TO-100BA		TG- 100B		TO-225BA		TG- 225		TO- 100BA		TG- 400		TO- 600BA		TG- 600
額定電壓(V)			Ac100,220,380,440,660, Dc250
頻率(Hz)			50,60
殼架等級 額定電流(A)			30		100				225				400				600
脫扣器 額定電流(A)			15,20,30		15,20,30,40				125,150,175				250,300				450,500
					50,60,75,100				200,225				350,400				600
分 斷 能 力	分?jǐn)嚯娏?KA)		30	35	18	25	22	40	20	35	25	42	30	35	35	42	30	42	42	50
	試驗電壓(V)		1.1 *440	1.1* 380	1.1* 440		1.1* 380		1.1* 440		1.1* 380		1.05* 440		1.05* 380		1.05* 440		1.05* 380
	功率因數(cosø)		0.15-0.20		0.15-0.30				0.15-0.30				0.15-0.20				0.15-0.20
					0.15-0.20				0.15-0.20								0.15-0.20
	飛弧距離		80		80				80		120		100		120		120		140
壽命（次）440V cosø=0.8 0.05	有載		1500		1500				1000				1000				1000
	無載		8500		8500				7000				4000				4000
	總計		10000		10000				8000				5000				5000
	操作頻率(次/h)		120						60
過 載 性 能	電壓		1.05*440		1.1*440				1.05*440
					1.05*440
	電流(A)		6*30		6*100				6*225				6*440				6*600
	cosø		0.5±0.05
	試驗次數(次）	手動分?jǐn)?/DIV>	9
		自動分?jǐn)?/DIV>	3
		總計	12

五、工作環境條件
1、海拔高度2000米及以下；
2、周圍介質溫度不高于+45℃和不低于-25℃；
3、能耐受海上潮濕空氣的影響；
4、能耐受鹽霧的影響；
5、能耐受油霧的影響；
6、能耐受霉菌的影響；
7、最大傾斜度為22.5℃
8、斷路器在受到船舶的正常振動時能可靠地工作；
9、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；
10、在沒有雨雪侵襲的地方。
