EVH6-31.5(G)/2500高原型鐵道專用單極真空斷路器產品詳細說明：

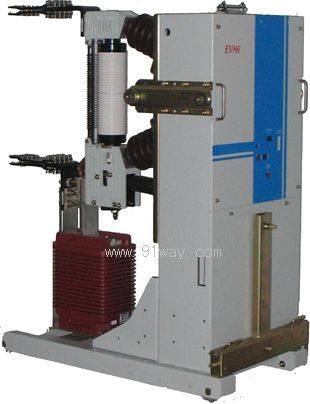

EVH6-31.5(G)/2500高原型鐵道專用單極真空斷路器

是單相交流50Hz，額定電壓為31.5kV的戶內單極斷路器。適用于海拔4000米及以下地區使用的戶內裝置，專門用于鐵道變電所和分區亭，用于鐵道牽引系統的供電、保護和控制之用。
斷路器采用整體型布局，操動機構作為獨立的一個模塊，有獨立型號。采用這種形式，使結構變得簡單、緊湊，機構可單獨封裝，然后與斷路器配合，使生產效率大大提高，同時也使斷路器機械操作可靠性大為提高。斷路器滅弧室與操動機構采用前后布置方式，結構合理體積小。
操動機構的儲能部分、傳動部分、緩沖部分、脫扣部分、機械聯鎖都集成為一體，只有一個輸出接口與主回路連接，機構組成，設計中將充分考慮機構中各力的作用情況，使傳動機構的布置合理以保證部件變形量最小，這樣既便于保證性能又提高了機構可靠性。

EVH6-31.5(G)/2500高原型鐵道專用單極真空斷路器技術參數

序號	參數名稱						單位	數         值
1	額定電壓						kV	31.5
2	額定絕緣水平	1min工頻耐受電壓 (有效值)		對地				修正前*	修正后**
								95	136
				斷口		滅弧室內絕緣		95	95
						滅弧室外絕緣		95	136
		雷電沖擊耐受電壓 （峰值）		對地				185	270
				斷口		滅弧室內絕緣		185	185
						滅弧室外絕緣		185	270
3	額定頻率						Hz	50
4	額定電流						A	1250、1600、2000、2500
5	額定短時耐受電流						kA	31.5
6	額定峰值耐受電流							80
7	額定短路持續時間						s	4
8	額定短路開斷電流				交流分量		kA	31.5
					直流分量			42%
9	額定短路關合電流(峰值)						kA	80
10	額定操作順序							O-0.3s-CO-180s-CO
11	額定容性開斷電流		額定單個電容器組開斷電流				A	400
12			額定電纜充電開斷電流				A	50
13	合-分時間（空載）							110
14	額定開斷時間							≤75
15	機械壽命						次	20000
16	動靜觸頭允許磨損累計厚度						mm	3
17	電壽命						次	20


EVH6-31.5(G)/2500高原型鐵道專用單極真空斷路器在海拔4000m試驗時的數值 * 產品在海拔1000m試驗時的修正數值
