EVS1P-12/T1250-31.5型真空斷路器產品詳細說明：

EVS1P-12/T1250-31.5型真空斷路器是三相交流50Hz,額定電壓為12kV的戶內裝置,可供工礦、企業、發電廠及變電站作電氣設施的控制和保護之用。本產品符合標準GB1984-2003《高壓交流斷路器》、JB3855《戶內高壓交流真空斷路器》、DL403《10～35kV戶內高壓真空斷路器訂貨技術條件》和IEC62271-100：2001《高壓交流斷路器》的有關規定。
EVS1P-12/T1250-31.5型系列戶內高壓真空斷路器既可裝入手車式開關柜,也可裝入固定式開關柜。該斷路器具有壽命長、維護簡單、無污染、無爆炸危險、噪音低等優點,并且適應于頻繁操作等比較苛刻的工作條件。
產品結構特點 ☆
EVS1P-12/T1250-31.5型真空斷路器將滅弧室與操動機構前后布置在一個異形框架上，即整體型布局,這種結構設計,可使操動機構的操作性能與滅弧室開合所需性能更為吻合,減少不必要的中間傳動環節,降低了能耗和噪聲,使斷路器的操作性能更為可靠，用戶可以在不用調整的情況下直接投運。EVS1P-12/T1250-31.5型戶內高壓真空斷路器既可裝入手車式開關柜,也可裝入固定式開關柜。
斷路器主回路采用真空滅弧室灌封在絕緣極柱內的結構。真空滅弧室縱向固封在管狀的絕緣筒內,絕緣筒由環氧樹酯采用APG工藝澆鑄而成。這種結構設計,不僅可以防止真空滅弧室受到外部因素的損壞,而且可以確保即使在濕熱及嚴重污穢環境下,也可對電壓效應呈現出高阻態。
操動機構是獨立的彈簧儲能式,具有手動和電動儲能功能。操動機構置于滅弧室前的機箱內,為夾板式結構。

EVS1P-12/T1250-31.5型真空斷路器技術參數：

序號	名 稱		單位	數 值
1	額定電壓		kV	12
2	額定絕緣水平	1min工頻耐受電壓	kV	42
		沖擊耐受電壓(峰值)		75
3	額定電流		A	1250
4	額定短路開斷電流		kA	31.5
5	額定短路關合電流(峰值)			80
6	額定峰值耐受電流			80
7	額定短時耐受電流			31.5
8	電壽命		次	30
9	額定短路電流持續時間		s	4
10	額定操作順序			分-0.3s-合分-180s-合分
11	機械壽命		次	20000
12	額定單個電容器組開斷電流		A	630
13	額定背對背電容器組開斷電流		A	400

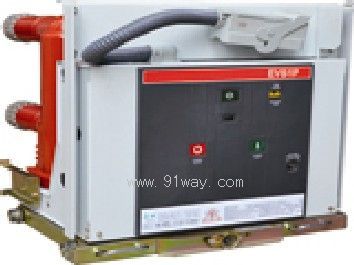

EVS1P-12/T1250-31.5型真空斷路器
