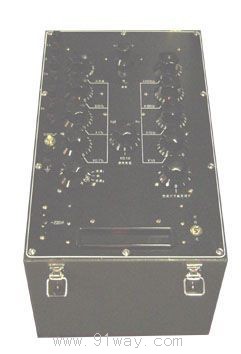

QS1型交流(西林)電橋產品詳細說明：

一、概述

QS1型交流電橋，為仿蘇M-16產品。俗稱西林電橋，用其高壓測定高壓設備之絕緣介質損失角與電容量，也可用低壓測量電容器，電纜等的電容量。
高壓測量時，電橋可用正接法，也可用反接法。

原理
本電橋是按西林電橋的線路進行設計的，橋臂一為試品Cx，橋臂二為標準電容器CN，橋臂三為可變電阻R3，橋臂四由固定電阻R4=1000/Л=3184歐姆與電容箱C4并聯后組成。當電橋平衡時發生如下關系：
CX=CN*R4/R3tgd=ωR4C410-6=C4（以uF計）

QS1型交流(西林)電橋技術參數

工作電壓		Cx量限uf		準確度	tgd量限	準確度
高壓	5-10KV	高壓	0.3*10-4—0.4	±5%	0.005-0.6 0.03-0.6 0.005-0.03	±10% ±0.003
低壓	100V	低壓	0.3*10-3—100	±5%	0.008-0.6 0.03-0.6 0.008-0.03	±20% ±0.005

外形尺寸:500*280*290 重量：15（kg）

四．成套性
每臺電橋供應的附件有：
（1）高壓輸入導線一副（2）電源線一根
（3）保險絲（0.5A）三只(4)燈泡三只
2．成套選用
BR16標準電容器，QS1交流電橋
BR16標準電容器，SB854電源移相器，QS1電橋電源保護控制器，QS1交流電橋。
