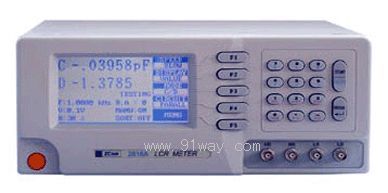

ZC2817,ZC2817A型LCR數字電橋產品詳細說明：

ZC2817,ZC2817A型LCR數字電橋是一種高精度、寬測 試范圍的阻抗測量儀器,可測量電感L、電容C、電阻R等多種元件參數。
TC2817/ZC2817A型作為一款低價格、高性能的測量儀器,以其獨特的典型頻率點和測量電平,最大限度地滿足了一般的測量需要。
同時兩款儀器所提供的HANDLER接口和RS232C接口為儀器使用于元件自動分選系統和與計算機聯網通訊提供了條件。

ZC2817,ZC2817A型LCR數字電橋性能特點：

· 240×128點陣大型圖形LCD顯示
· 100Hz～100kHz的測試頻率，八個典型的測試頻率點
· 0.1Vrms、0.3Vrms和1Vrms三種測試電平
· 30Ω、100Ω可選信號源輸出阻抗
· 開路、短路、負載校正功能
· 內建比較器，4檔分選及HANDLER接口
· RS232C接口及PC界面軟件

ZC2817,ZC2817A型LCR數字電橋技術指標：
工作溫度、濕度0℃～40℃, ≤90%RH
電源要求
電壓198V～242V
頻率47.5Hz～63Hz
功耗≤50VA
體積320mm×140mm×400mm
重量約3.5kg

測 量 功 能
測試參數	L/Q、C/D、R/Q、Z/Q、Z/D
基本準確度	0.01%
等效電路	串聯、并聯
數學功能	絕對值偏差、百分比偏差
量程方式	自動、保持
觸發方式	內部、手動、外部
測試速度	快速: 20次/秒  中速: 5.1次/秒  慢速: 1.5次/秒
校正功能	開路、短路、掃頻清零
測試端配置	5端
平均次數	1-99
顯示方式	直讀、ΔABS、Δ%
顯示器	240×128點陣圖形LCD顯示器,6位讀數分辨率
測 量 信 號
測量信號頻率	100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz,50kHz,100kHz
測量信號電平	0.1V、0.3V、1.0V
信號輸出阻抗	30Ω,100Ω
測 量 顯 示 范 圍
|Z|、R、X	0.00001Ω～99.9999MΩ
C	0.00001pF～999.999mF
L	0.00001μH～9.99999kH
G、B	0.00001μS～999.999S
D	0.00001～9.99999
Q	0.00001～99999.9
θ(DEG)	-179.999°～179.999°
θ(RAD)	-3.14159～3.14159
Δ%	-999.999%～999.999%
比 較 器 及 接 口
比較器	四檔分選,訊響控制及訊響狀態選擇
接口	RS232C、HANDLER
