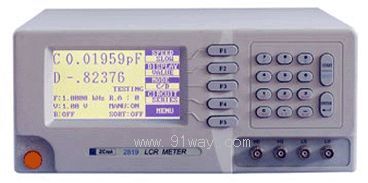

ZC2819型LCR數字電橋產品詳細說明：

ZC2819型LCR數字電橋是一種高精度、寬測試范圍的阻抗測量?jī)x器,可測量電感L、電容C、電阻R等多種元件參數。ZC2819型所具有的20H z～150kHz的測量頻率,0.01V～2.55V的測量電平,0～25V的可編程內部偏置電壓,可滿足大部份元器件的測量要求,尤其是可滿足電感所要求的偏置電壓的測量要求.

ZC2819型LCR數字電橋所提供的HANDLER接口和RS232C接口為儀器使用于元件自動分選系統和與計算機聯網通訊提供了條件
性能特點：
· 240×128點陣大型圖形LCD顯示
· 20Hz～150kHz的測試頻率，3029個測試頻率點
· 10mVrms～2.55Vrms測試電平，以0.01V步進任意編程
· 0～25V的內部偏置電壓
· 自動LCR判別功能
· 開路、短路、負載校正功能
· 內建比較器，10檔分選及HANDLER接口
· RS232C接口及PC界面軟件
一般技術指標：
工作溫度、濕度：0℃～40℃, ≤90%RH
電源要求
電壓：198V～242V
頻率：47.5Hz～63Hz
功耗：≤50VA
體積：320mm×140mm×400mm
重量：約3.5kg

測 量 功 能
測試參數	Z 、Y、C、L、X、B、R、G、D、Q、θ
基本準確度	0.05%
等效電路	串聯、并聯、自動
數學功能	絕對值偏差、百分比偏差
量程方式	自動、保持
觸發方式	內部、手動、外部
測試速度	快速: 11次/秒 中速: 4.2次/秒  慢速: 1.4次/秒
校正功能	開路、短路、掃頻清零
測試端配置	5端
平均次數	1-255
顯示方式	直讀、ΔABS、Δ%、V/I (電壓/電流監測)
顯示器	240×128點陣圖形LCD顯示器,6位讀數分辨率
測 量 信 號
測量信號頻率	20Hz～150kHz,3千多頻點
測量信號電平	10mVrms～2.5mVrms10mV步進
內部偏壓源	0.1V～25V,0.1V步進
測 量 顯 示 范 圍
|Z|、R、X	0.00001Ω～99.9999MΩ
C	0.00001pF～999.999mF
L	0.00001μH～9.99999kH
G、B	0.00001μS～999.999S
D	0.00001～9.99999
Q	0.00001～99999.9
θ(DEG)	-179.999°～179.999°
θ(RAD)	-3.14159～3.14159
Δ%	-999.999%～999.999%
比 較 器 及 接 口
比較器	10檔分選和檔記數
接口	RS232C、HANDLER
