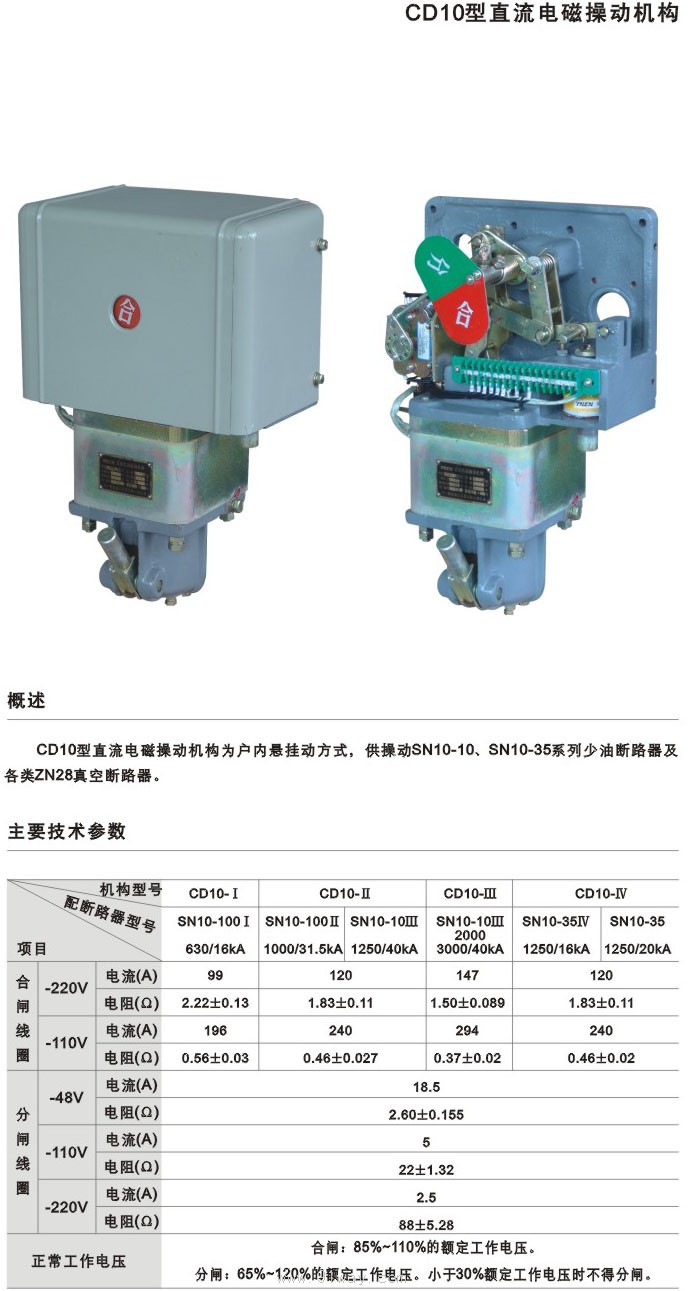

CD10系列直流電磁操動機構產品詳細說明：

CD10系列直流電磁操動機構的技術性能符合IEC56號的出版特《高壓交流斷路器》及GB1984-89《交流高壓斷器》標準之規定，其主要技術參數見表一。
注：（1）機構的分閘和合閘線圈按短時間通電設計，線圈均使用QZ-2型高強度漆包線。
（2）表內電陰系指+20℃的數值。
（3） 配SN10-10I用于6K旮最低合閘操作電壓為85%額定電壓。

序號	項目 所配斷路器型號 機構型號			CD-10-Ⅰ	CD-10-Ⅳ		CD-10-Ⅱ		CD-10-Ⅲ
				SN10-10I/630-16	SN10-35/1250-16	SN10-35/1250-20	SN10-10Ⅱ/1000-31.5	SN10-10Ⅲ/1250-40	SN10-10Ⅲ/2000 3000-40
1	合 閘 線 圈	220V	電流A	99	120				147
			電阻Ω	2.22±0.18	1.82±0.15				1.50±0.12
2		110V	電流A	196	240				294
			電阻Ω	0.56±0.05	0.46±0.04				0.38±0.04
3	分 閘 線 圈	24V	電流A	37
			電阻Ω	0.65±0.03
4		48V	電流A	18.5
			電阻Ω	2.60±0.13
5		110V	電流A	5
			電阻Ω	22±1.1
6		220V	電流A	2.5
			電阻Ω	88±4.4
7	最低合閘操作電流			80%額定電壓		85%額定電壓
8	最高合閘操作電流			110%額定電壓
9	最低分閘操作電壓			65%額定電壓
10	最高分閘操作電壓			120%額定電壓
11	鐵芯頂桿升到頂點時掣與圓柱銷間隙			20±0.5(mm)

CD10系列直流電磁操動機構結構簡述

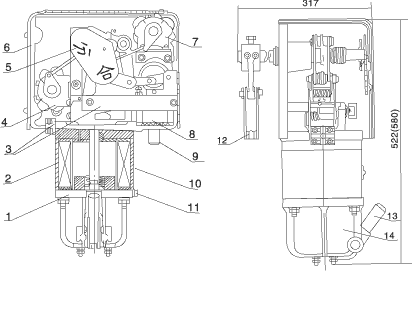

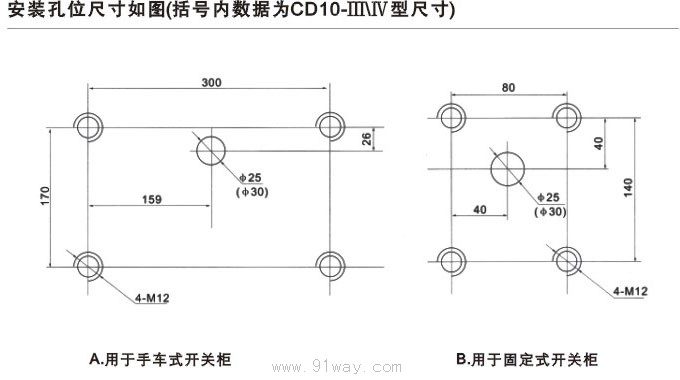

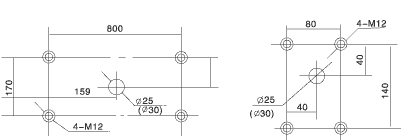

圖1為CD10系列電磁操動機構的剖視圖。圖2為安裝圖

1.合閘鐵心	2.磁軛	3.接線板	4.信號用輔助開關
5.分合指示牌	6.罩殼	7.分合閘用輔助開關	8.分閘線圈
9.分閘鐵心	10.合閘線圈	11.接地螺拴	12.拐臂
13.操作手柄	14.蓋

CD10系列直流電磁操動機構
