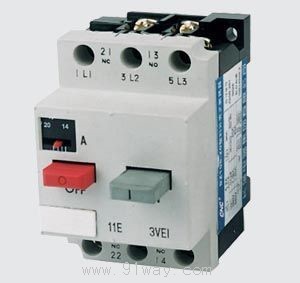

DZ108系列塑料外殼式斷路器產品詳細說明：

一、適用范圍
DZ108系列塑料外殼式斷路器（以下簡稱斷路器）適用于交流50Hz/60Hz，額定電壓至660V，額定電流0.1A~63A的線路中，作為小容量電動機和線路的過載及短路保護用，并可在正常情況下作為不頻繁操作的線路轉換或電動機直接啟動之用。斷路器可在AC-3類負載下作為直接起動和分?jǐn)嚯妱訖C(jī)的全壓啟動器，并對電動機進行過載和短路保護之用。

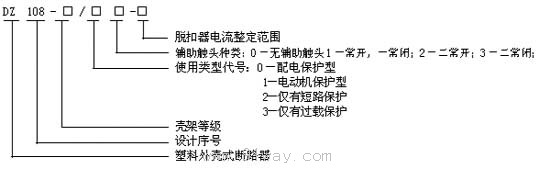

二、型號及其含義


三、正常工作條件及安裝條件
1、周圍空氣溫度上限值不超過+40℃,下限值不低于-5℃，且24h的平均溫度值不超過+35℃;
注1：下限值為-10℃或-25℃的工作條件，在訂貨時用戶須向制造廠申明;
注2：上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與制造廠協商。
2、安裝地點的海拔不超過2000m;
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以允許有較高的相對濕度，例如在+20℃時達90%，對由于溫度變化偶爾產生的凝露應采取適當?shù)拇胧?
4、污染等級：3級;
5、安裝類別:斷路器主電路為Ⅲ，控制電路和輔助電路為Ⅱ類。
四、結構特征
DZ108-32斷路器外可組裝一個輔助觸頭組，一個分勵脫器或一個欠電壓脫扣器；DZ108-63基型內可裝二個輔助觸頭組、一個分勵脫扣器或一個欠電壓脫扣器。脫扣機構采用了速閉、速斷結構，使斷路器具有限流特性。
斷路器具有雙金屬片式反時限延時脫扣器和電磁式瞬時脫扣器。過載脫扣器具有溫度補償裝置。
斷路器操作方式有按鈕操作、旋鈕操作及手柄操作，為板前接線、板前安裝式。DZ108-20、32型斷路器具有安裝卡板，可直接嵌裝在35mm寬的標準導軌上。

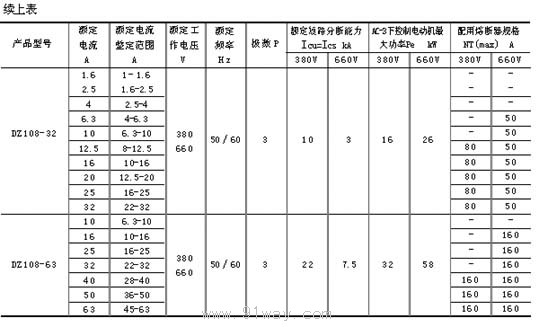

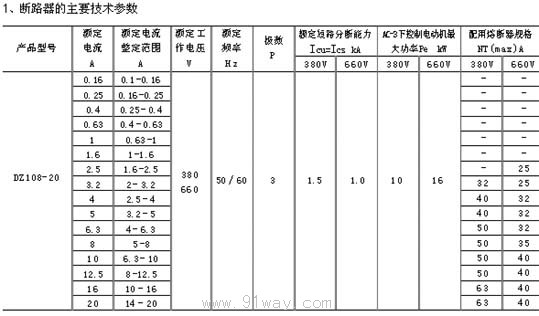

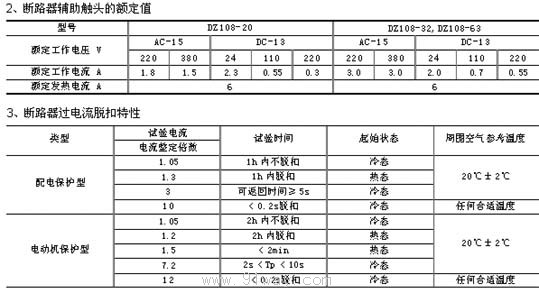

五、主要技術參數

六、外形及安裝尺寸

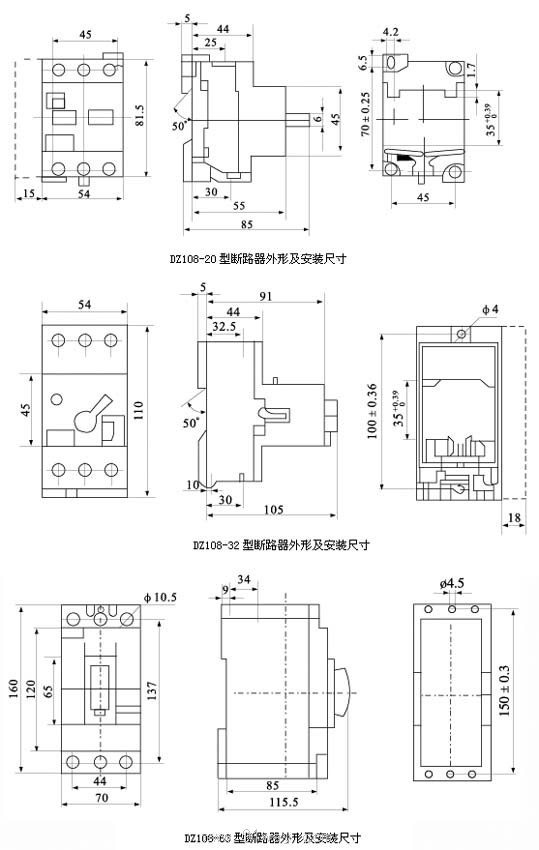

斷路器的外形及安裝尺寸見圖

型號type	DZ108-20 DZ108-32 DZ108-32
極數	3 3 3
額定電壓（伏）	660 660 660
額定電流（安）	20 32 63
額定斷路分?jǐn)嗄芰ΓㄇО玻?/TD>	220V 1.5 10 22
	380V 1.5 10 22
	660V 1 3 7.5
機械壽命（次）	4×10^4 4×10^42×10^4
電壽命（次）	5000 5000 5000
輔助觸頭參數		直流	交流		DZ108-32.63可單配輔助觸頭組件
	額定電壓（伏）	24，60，110，220，440	220	380
	額定電流（安）	2.3，0.7，0.55，0.3	1.8	1.5
保護特性	電動機保護型	脫扣器整定電路倍數	1.05	1.2	6 12
		動作時間	不動作	<2小時	<4秒 瞬動
	配電保護型	脫扣器整定電路倍數	1.05	1.3	10
		動作時間	不動作	<1小時	瞬動

產品型號和規格	額定電流	電動機輸出功率	整定電流		訂貨號	重量
DZ108-20 (3VE1)			熱過載脫扣器	電磁瞬時脫扣器
	0.16		0.1-0.16	1.9	3VE1005-2BU00	50只 45×30×19 毛重16 凈重15
	0.25	0.06	0.16-0.25	3	-2CU00
	0.4	0.09/0.12	0.25-0.4	4.8	-2DU00
	0.63	0.12/0.18	0.4-0.63	7.5	-2EU00
	1	0.25	0.63-1	12	-2FU00
	1.6	0.37/0.55	1-1.6	19.2	-2GU00
	2.5	0.75	1.6-2.5	30	-2HU00
	3.2	1.1	2-3.2	38	-8HU00
	4	1.1/1.5	2.5-4	48	-2JU00
	5	1.5/2.2	3.2-5	60	-8JU00
	6.3	2.2	4-6.3	75	-2KU00
	8	3	5-8	96	-8KU00
	10	3/4	6.3-10	120	-2-LU00
	12	4/5.5	8-12.5	150	-8LU00
	16	5/7.5	10-16	192	-2MU00
	20	7.5	14-20	240	-2NU00
DZ108-32 3VE3
	1.6	0.37/0.55	1-1.6	19	3VE3000-2GA00	20只 44×28×29.5 毛重11.5 凈重10.5
	2.5	0.75	1.6-2.5	30	-2HA00
	4	1.1/1.5	2.5-4	48	-2JA00
	6.3	2.2	4-6.3	72	-2KA00
	10	3/4	6.3-10	120	-2LA00
	12.5	4/5.5	8-12.5	150	-8LA00
	16	5.5/7.5	10-16	192	-2MA00
	20	7.5	12.5-20	240	-8MA00
	25	11	16-26	300	-2NA00
	32	15	22-32	380	-2PA00
DZ108-63 (3VE4)
	10	3/4	6.3-10	120	DZ108-63(3VE4) 0CL00	10只 51×29×19 毛重4.2 凈重12.2
	16	7.5	10-16	192	0CW00
	25	11	16-25	300	0CP00
	32	15	22-32	380	0CO00
	40	18.5	28-40	4980	0CR00
	50	22	36-50	600	0CS00
	63	28	45-63	780	0CT00

七、訂貨須知
用戶訂貨時必須說明如下事項：
a、斷路器的型號、名稱；
b、斷路器的額定電流；
c、斷路器的附件名稱、規格、組合代號；采用欠電壓脫扣器和分勵脫扣器時，應注明工作電壓（或控制電源電壓）的電壓值；
d、數量。
例如：DZ108-63、3極，電動機保護用63A，20臺，無輔助觸頭
應寫成：DZ108-63/1063A20臺。
