DZ30二極小型斷路器產品詳細說明：

DZ30-32小型斷路器(以下簡稱斷路器)適用于交流50H，額定電壓380V，額定電流至32A的線路中，作為線路過載和短路保護之用，亦可用于不頻繁的通斷操作。該產品廣泛地應用于家庭、賓館、公寓、醫院、工礦企業等類似場所。

產品標準符合GB10963-1999和IEC898：1995。

1 斷路器的基本規格及參數見下表

額定電流In(A)	極數	額定電壓Un(V)	額定運行短路分?jǐn)嗄芰�Ics		瞬時脫扣器的型式
			分?jǐn)嚯娏?A)	COSφ
3、6、10、16、 20、25、32	1＋N	220/380	4500	C	0.75～0.8

3.2 過電流脫扣特性
斷路器在基準溫度為30℃～35℃時的保護特性見下表

序號	額定電流In(A)	起始狀態	試驗電流(A)	規定時間	預期效果	備 注
1	≤32	冷態	1.13In	t≥1h	不脫扣
2	≤32	熱態	1.45In	t<1h	脫扣	緊接1項5S內升到規定電流
3	≤32	冷態	2.55In	Is<t<60s	脫扣
4	≤32	冷態	5In	t≥0.1s	不脫扣	閉合輔助開關接通電流
5	≤32	冷態	10In	t<0.1s	脫扣

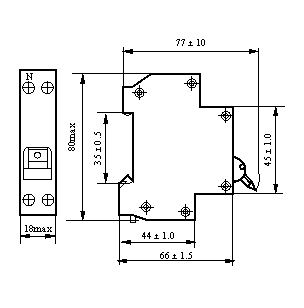

圖1 產品外形尺寸及安裝尺寸

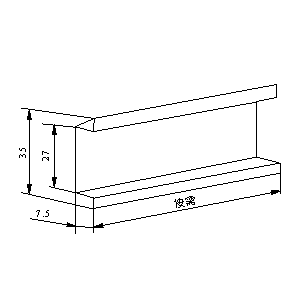

圖2 安裝導軌尺寸

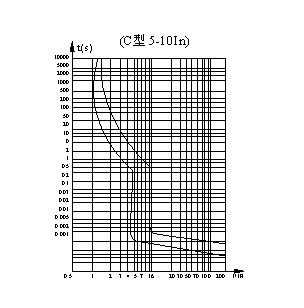

圖3 動作特性曲線
