HSM1系列塑料外殼式斷路器產品詳細說明：

一、HSM1系列斷路器的特點

HSM1系列塑料外殼式斷路器的主要技術性能達到國際九十年代水平。它具有結構緊湊、體積小、短路分斷能力高、無飛弧、內部附屬裝置模塊式安裝、使用端子防護罩加強安全、“底座”和“蓋板”采用不同顏色以增進美觀等特點。
本系列斷路器的動、靜觸頭及觸桿（聯結板）設計成平行狀，充分利用線路短路電流尚未達到最大值前的電動斥力，使動、靜觸頭被斥開，限制電弧電流的增大；此外，采用在靜觸頭周邊設置能在電弧灼熱下放出氣體的芳香族絕緣物，籍以吸收電弧能量、冷卻電弧，使弧柱縮小并極大地減弱電弧向后噴射的技術措施，同時使用具有電弧氣體消游離的滅弧裝置，使其飛弧距離做到零。以上新技術的應用，極大地提高了斷路器的短路分斷能力，縮小成套電器的體積。
附屬裝置的模塊式插入安裝和提供端子的防護罩,使斷路器使用時更安全、可靠。

二、用途及適用范圍
HSM1系列塑料外殼式斷路器（以下簡稱斷路器），適用于交流50Hz（或60Hz），額定絕緣電壓690V，額定工作電壓690V及以下，額定電流 12.5A-800A 的電路中，用來分配電能，在正常條件下作不頻繁的閉合和斷開之用，并在線路和設備過載、短路和欠電壓時起保護作用。
額定殼架等級電流在400A及以下的斷路器，也可作鼠籠型電動機的不頻繁起動，運轉中分斷以及在電動機過載、短路及欠電壓時起保護作用。本斷路器具有隔離功能。
斷路器符合IEC60947-2、IEC60947-4、GB14048.2、GB14048.4等標準。
斷路器適用于下列工作環境：
1、安裝地點的海拔高度不超過2000m；
2、周圍介質溫度不高于+40℃和不低于-5℃；
3、在無爆炸危險的介質中,且介質無足以腐蝕金屬和破壞絕緣的氣體和導電塵埃的地方；
4、無雨雪侵襲的地方；
5、污染等級3；
6、安裝類別Ⅲ
斷路器的安裝方式：斷路器的基本安裝方式為垂直安裝，但也可橫裝。

三、分類
1、按斷路器的用途分：配電保護型；電動機保護型。
2、按接線方式分：板前接線；板后接線；
插入式板前接線（僅Inm=125,160,250A三極、四極，400A三極）
插入式板后接線（僅Inm=125,160,250A三極、四極，400A三極）
抽出式板前接線（僅Inm=400A四極，630,800A三極、四極）
抽出式板后水平垂直接線（僅Inm=400A四極，630，800A三極、四極）
3、按操作方式分：手柄直接操作；外部轉動手柄操作；電動操作。
4、按脫扣器型式分：僅有瞬時動作脫扣器(電磁脫扣器 代號200)；熱動十電磁脫扣器(復式 代號300) 。
5、按極數分：二極；三極；四極。
四極斷路器中，中性極(N極)的型式有六種：
A型：N極不安裝過電流脫扣器,且N極始終接通不與其它三極一起合分；
B型：N極不安裝過電流脫扣器,且N極與其它三極一起合分；
C型：N極安裝過電流脫扣器,且N極與其它三極一起合分；
D型：N極安裝過電流脫扣器,且N極始終接通不與其它三極一起合分；
E型：N極安裝中性線斷線保護器,且N極與其它三極一起合分；
F型：N極安裝中性線斷線保護器,且N極始終接通不與其它三極一起合分。
6、按附件裝置分: 帶附屬裝置、不帶附屬裝置

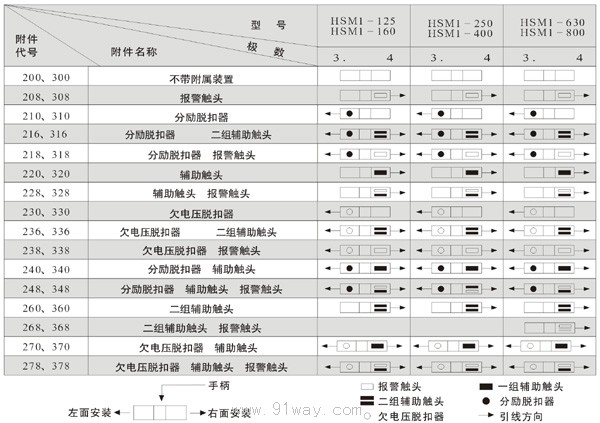

表1 脫扣器方式及附屬裝置代號

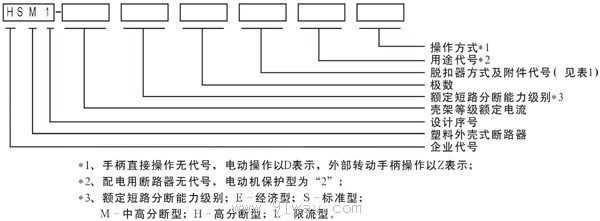

四、型號及含義

HSM1系列塑料外殼式斷路器
