BBM60系列塑殼式斷路器產品詳細說明：

1、適用范圍

BBM60系列塑殼式斷路器(以下簡稱斷路器)，是本公司采用國際先進設計、制造技術研制、開發的新型斷路器之一。其額定絕緣電壓為800V，適用于交流50Hz(60Hz)，額定工作電壓690V及以下(直流250V及以下)，額定工作電流至1250A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護裝置，能保護線路和電源設備不受損壞。
斷路器按照其額定極限短路分斷能力(Icu)的高低，分為C型(基本型)、L型(標準型)、M型(較高分斷型)、H型(高分斷型)四類。該斷路器具有體積小、分斷高、飛弧短(部分規格零飛弧)、抗振動等特點，更是陸地及船舶使用的理想產品。

本斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。
本斷路器產品執行下列標準：
IEC 947-1及GB14048.1總則
IEC 947-2及GB14048.2低壓斷路器
IEC 947-4及GB14048.4接觸器和電動機起動器
IEC 947-5.1及GB14048.5機電式控制電路電器

2、主要技術參數

海拔高度2000m以下。
周圍介質溫度不高于+40℃(對船用產品為+45℃)和不低于-5℃。
能耐受潮濕空氣的影響。
能耐受鹽霧、油霧的影響。
能耐受霉菌的影響。
能耐受核輻照的影響。
最大傾斜度為22.5°。
在受到船舶正常振動時能可靠工作。
在受到地震情況下(4g)能可靠工作。
在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方。
在沒有雨雪侵襲的地方。

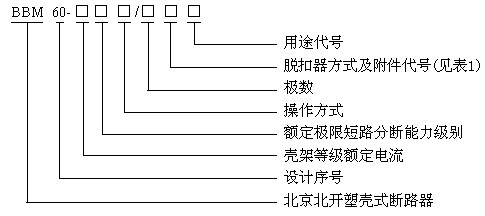

3、型號及含義



注：
配電用斷路器無代號；保護電動機用斷路器以2表示。
手柄直接操作無代號；電動操作作用P表示；轉動手柄用Z表示。
按產品極數分為二極(100、225型)、三極與四極(BBM-1250無四極）。四極產品中中性極(N極)的
型式分四種：
A型：N極不安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分;
B型：N極不安裝過電流脫扣元件，且N極與其它三級一起合分；(N極先合后分);
C型：N極安裝過電流脫扣元件，且N極與其它三級一起合分；(N極先合后分);
D型：N極安裝過電流脫的元件，且N極始終接通，不與其它三極一起合分。
按額定電流(A)分：
BBM60-63為(6)、10、16、20、25、32、40、50、63A 九級(6A 規格無過載保護);
BBM60-100為(10)、16、20、25、32、40、50、63、80、100A十級；
BBM60-160為100、125、140、160四級；
BBM60-225為100、125、140、160、180、200、225A七級；
BBM60-400為225、250、315、350、400A五級；
BBM60-630為400、500、630A三級；
BBM60-800為630、700、800三級；［帶( )為不推薦規格］
BBM60-1250為800、1000、1250A三級。
按接線方式分為板前接線、板后接線、插入式三種。
按過流脫扣器型式分熱動－電磁(復式)型、電磁(瞬時)型兩種。
按附屬裝置分帶附屬裝置和不帶附屬裝置兩種：附屬裝置分內部裝置和外部裝置：
內部裝置有分勵脫扣器、欠電壓脫扣器、輔助觸頭、報警觸頭四種；
外部裝置有轉動手柄操作機構、電動操作機構、聯鎖機構及輔助裝置的接線端子等。
