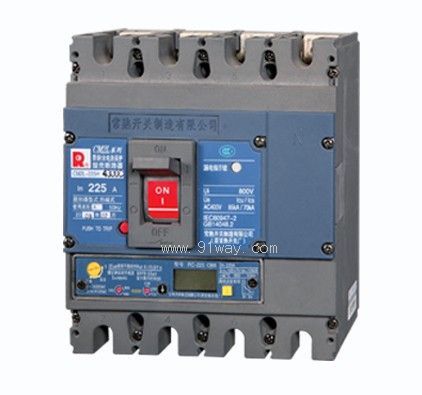

CM2L系列帶剩余電流保護塑殼斷路器產品詳細說明：

CM2L系列帶剩余電流保護塑料外殼式斷路器（以下簡稱斷路器），是本公司采用國際先進設計技術研制，根據IEC60947-2國際標準的要求開發的新型斷路器之一。其額定絕緣電壓為800V，適用于交流50Hz/60Hz、額定工作電壓400V及以下、額定電流至630A的電路中作不頻繁轉換之用。斷路器具有過載、短路和欠電壓保護功能，并具有剩余電流顯示、報警、保護及通信功能，還可作剩余電流火災監控器之用。

CM2L系列帶剩余電流保護塑殼斷路器可垂直安裝（即豎裝），亦可水平安裝（即橫裝）；
不可倒進線，即只允許1、3、5接電源線，2、4、6接負載線；
具有隔離功能，其相應的符號為：；
符合IEC60947-2、GB14048.2標準；
獲國家強制性產品認證“CCC”標志。

2.正常使用條件
周圍溫度不＋40℃和不低于－5℃，且24h的平均值不超過＋35℃；
安裝地點的海拔不超過2000m；
安裝地點的空氣相對濕度在最高溫度為＋40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90％。對于溫度變化偶爾產生的凝露應采取特殊措施；
污染等級為3級；
主電路安裝類別為Ⅲ，其余輔助電路、控制電路安裝類別為Ⅱ；

CM2L系列帶剩余電流保護塑殼斷路器適用于電磁環境A；
應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方；
應安裝在沒有雨雪侵襲的地方。

型號			CM2L-125		CM2L-225		CM2L400		CM2L-630
殼架電流Inm   （A）			125		225		400		630
額定電流In    （A）			16、20、25、32、40、50、63、80、100、125		125、140、160、180、200、225		225、250、315、350、400		400、500、630
整定電流調節范圍Ir1  （A）			（0.8-0.9-1.0）In
極數			4
額定工作電壓Ue  （V）			AC400
額定絕緣電壓Ui  （V）			AC800
額定沖擊耐受電壓Uimp   （V）			8000
飛弧距離   （㎜）			/>50（0*）		/>50（0*）		/>100（0*）		/>100（0*）
分?jǐn)嗄芰��?jí)別			M	H	M	H	M	H	M	H
額定極限短路分?jǐn)嗄芰�Icu  （kA）			70	85	70	85	70	100	70	100
額定運行短路分?jǐn)嗄芰�Ics  （kA）			50	70	50	70	70	75	70	75
額定剩余動作電流      I△n	U型，非延時		0.03/0.1/0.3/0.5		0.03/0.1/0.3/0.5
	V型（標準型）非延時、延時可調		0.1/0.3/0.5		0.1/0.3/0.5		0.1/0.3/0.5		0.3/0.5/1
	W型，非延時 延時可調		0.3/1/3/10		0.3/1/3/10		1/3/10/30		1/3/10/30
額定剩余不動作電流I△no			1/2 I△n
額定剩余短路接通（分?jǐn)啵┠芰�I△m			1/4 Icu
操作性能		通電 （次）	1500		1000		1000		1000
		不通電 （次）	8500		7000		4000		4000
外形尺寸		W	122		142		198		240
		L	150		165		257		270
		H	85		85		110		110
*注：選裝零飛弧罩，可實現零飛弧。CM2L-125零飛弧罩高為5mm，CM2L-225高為6mm，CM2L-400高為10.5mm，CM2L-630 高為11.5mm。
