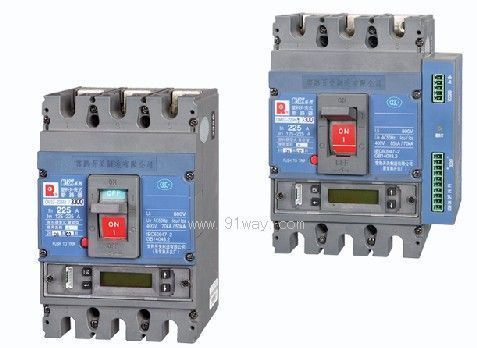

CM2,CM2Z系列塑殼斷路器產品詳細說明：

CM2系列、CM2Z系列塑料外殼式斷路器（以下簡稱斷路器），是本公司采用國際先進設計技術研制，根據IEC60947-2國際新標準的要求開發的新型斷路器。其額定絕緣電壓為800V，適用于交流50Hz/60Hz、額定工作電壓400V及以下、額定電流至630A的電路中作不頻繁轉換之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。

CM2,CM2Z系列塑殼斷路器按照其短路分?jǐn)嗄芰Φ母叩停�分為L(zhǎng)型（標準型）、M型（較高分?jǐn)嘈停�、H型（高分?jǐn)嘈停┤�類�?
可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。
不能倒進線，即只可1、3、5接電源線，2、4、6接負載線。
具有隔離功能，其相應的符號為： 。

CM2,CM2Z系列塑殼斷路器符合IEC60947-2、GB14048.2標準。
獲國家強制性產品認證“CCC”標志。

殼架等級額定電流Inm(A)		63					125					225					400					630
型號		CM2- Z63L	CM2-63M		CM2-63H		CM2-125L	CM2-125M		CM2-125H		CM2-225L	CM2-225M		CM2-225H		CM2-400L	CM2-400M		CM2-400H		CM2-630L	CM2-630M		CM2-630H
								CM2Z-125M		CM2Z-125H			CM2Z-225M		CM2Z-225H			CM2Z-400M7)		CM2Z-400H7)			CM2Z-630M8)		CM2Z-630H8)
額定電流In(A)	CM2	69）,10,16,20, 25,32,40,50,63					16,20,25,32,40,50, 63,80,100,125					125,140,160, 180,200,000					225,250,315, 350,400					400,500,630
	CM2Z						32,63,125					225					400					630
整定電流調節范圍Ir1(A)	CM2	(0.8-0.9-1.0)In					(0.8-0.9-1.0)In					(0.8-0.9-1.0)In					(0.8-0.9-1.0)In					(0.8-0.9-1.0)In
	CM2Z1)						32(16~32),63(32~63),125(63~125)					225(125~225)					400(200~400)					630(315~630)
極數		3	3	4	3	4	3	3	4	3	4	3	3	4	3	4	3	3	4	3	4	3	3	4	3	4
額定絕緣電壓Ui(V)		AC800					AC800					AC800					AC800					AC800
額定沖擊耐受電壓Uimp(V)		8000					8000					8000					8000					8000
額定工作電壓Ue(V)		AC400					AC400					AC400					AC400					AC400
飛弧距離		0					≯50(0)3)					≯50(0)4)					≯100(0)5)					≯100(0)6)
額定極限短路分?jǐn)嗄芰?BR>Icu(kA)	AC400V	35	50		70		50	70		85		50	70		85		50	70		100		50	70		100
額定運行短路分?jǐn)嗄芰?BR>Ics(kA)	AC400V	35	50		70		35	50		70		35	50		70		50	70		75		50	70		75
電氣壽命(次)2)		8000					8000					8000					7500					7500
機械壽命(次)2)	免維護	20000					20000					20000					10000					10000
	有維護	40000					40000					40000					20000					20000
外形尺寸(㎜)	W	78	78	103	78	103	92	92	122	92	122	107	107	142	107	142	150	150	198	150	198	182	182	240	182	240
	L	135					150					165					257					270
	H	81.5					85					85					110					110
注：2) 根據GB14048.1，術語“壽命”表示電器在修理或更換部件前能完成的操作循環次數的概率。 3) 選裝高為5mm的零飛弧罩，實現零飛弧。 4) 選裝高為6mm的零飛弧罩，實現零飛弧。 5) 選裝高為10.5mm的零飛弧罩，實現零飛弧。 1) CM2Z整定電流連續可調。 6) 選裝高為11.5mm的零飛弧罩，實現零飛弧。 7) CM2Z-400的額定短時耐受電流Icw(1s)＝5kA。 8) CM2Z-630的額定短時耐受電流Icw(1s)＝8kA。 9）CM2-63中63A規格無過載保護。
