您的位置：您的位置：首頁 → 低壓電器 → 低壓斷路器 → 塑殼斷路器 → CM3系列塑殼斷路器

產品名稱：

CM3系列塑殼斷路器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 塑殼斷路器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

江蘇

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

CM3系列塑殼斷路器產品詳細說明：

CM3系列斷路器為熱磁式有63A、100A、250A、400A、630A、800A六個殼架，電流從10A~800A。

殼架等級額定電流 I_nm(A)			63		100				250				400				630				800
型號			CM3-63L	CM3-63M	CM3 -100C	CM3-100L	CM3 -100M	CM3-100H	CM3-250C	CM3-250L	CM3-250M	CM3-250H	CM3-400C	CM3-400L	CM3-400M	CM3-400H	CM3-630C	CM3-630L	CM3-630M	CM3-630H	CM3-800L	CM3-800M	CM3-800H
極數			3/4		3/4				3	3/4			3	3/4			3	3/4			3/4
額定電流 I_n(A)			10 / 16 / 20 / 25 / 32 / 40 / 50 / 63		10 / 16 / 20/25/ 32/ 40 / 50 / 63 /80/ 100				100 / 125 / 140 / 160 / 180 / 200 / 225 / 250				225 / 250 / 315 / 350 / 400				400 / 500 / 630				400 / 500 / 630 / 700 / 800
額定絕緣電壓 U_i(V)			800		800				800				800				800				800
額定沖擊耐受電壓 U_imp(V)			8000		8000				8000				8000				8000				8000
額定工作電壓 U_e(V) 50/60Hz			AC400		AC400		AC400 AC690	AC400	AC400		AC400 AC690	AC400	AC400		AC400 AC690	AC400	AC400		AC400 AC690	AC400	AC400	AC400 AC690	AC400
飛弧距離(㎜)			≯50 (0)²⁾		≯50 (0)²⁾				≯50 (0)²⁾				≯100 (0)²⁾				≯100 (0)²⁾				≯100 (0)²⁾
額定極限短路分?jǐn)嗄芰?I_cu(kA)		AC690V					20				20				20				20			30
		AC400V	35	50	35	50	70	100	35	50	70	100	35	50	70	100	35	50	70	100	65	75	100
額定運行短路分?jǐn)嗄芰?I_cs(kA)		AC690V					10				10				15				15			20
		AC400V	35	35	22	35	50	70	25	35	50	70	35	50	70	75	35	50	70	75	65	75	75
使用類別			A		A				A				A				A				A
電氣壽命(次)¹⁾		AC400V	8000		8000				8000				7500				7500				7500
		AC690V					1500				1000				1000				1000			500
機械壽命(次)¹⁾		免維護	20000		20000				20000				10000				10000				10000
		有維護	40000		40000				40000				20000				20000				20000
外形尺寸 (㎜)	寬(3極/4極)		75/100		75/100	92/122			105	107/142			150/198				182/240				210/280
	長		130		130	150			165	165			257				270				280
	高		60		60	83			60	103			106.5				110				113.7
注： 1) 根據GB14048.1，術語“壽命”表示電器在修理或更換部件前能完成的操作循環次數的概率。 2) 分別選裝高為4mm(CM3-63L/M，CM3-100C)、6.2mm(CM3-100L/M/H)、8mm(CM3-250C)、7.5mm(CM3-250L/M/H)、9.3mm(CM3-400C/L/M/H，CM3-630C/L/M/H)、9.5mm(CM3-800L/M/H)的零飛弧罩，實現零飛弧。

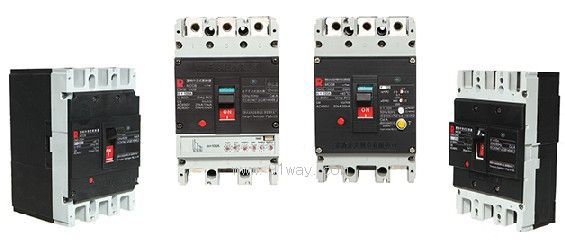

CM3系列塑殼斷路器

CM3系列塑殼斷路器（示意圖）
