首頁 您的位置：您的位置：首頁 → 五金工具 → 量具衡器 → 卡盤 → TS-R系列六爪中實動力卡盤
分欄標簽
 產品名稱： TS-R系列六爪中實動力卡盤
型號規格： TS-R系列六爪中實動力卡盤
  放大圖片 放大圖片
產品類別： 常規產品 -- 五金工具 -- 卡盤
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）

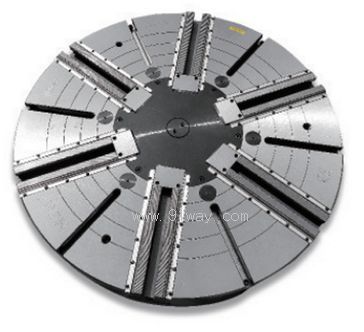

TS-R系列六爪中實動力卡盤產品詳細說明：

TS-R系列六爪中實動力卡盤多點夾持，針對薄壁管形，環形工件，可改善工件夾持過程中的變形問題�？ūP具有防塵功能。


規格 Spec
型號 Model

楔心行程
Plunger stroke
(mm)

爪行程直徑
Jaw stroke (Dia)
(mm)

最大夾持直徑
Max clamping dia
(mm)

最小夾持直徑
Min clamping dia
(mm)

容許油壓缸推力

Max.D.B.Pull
KN(kgf)

TS-212R A8

30

10.5

304

32

53(5448)

TS-215R A11

35

12.3

381

50

82(8429)


規格 Spec
型號 Model

最大夾持力
Max clamping force
KN(kgf)

最高轉速
Max RPM

慣性矩
I
kg*m2

重量
Weight
kg

適合油壓缸
Matched cylinders

最大使用壓力
Max.pressure
Mpa(kgf/cm2)

TS-212R A8

142(14597)

3000

0.95

67

S-150

2.1(21)

TS-215R A11

248(25495)

3000

1.95

116

S-200

2.1(21)


規格 Spec
型號 Model

A

B

C(H6)

D

D1

E

G max

G min

TS-212R A8

304

106

220

185

139.719

6

145

115

TS-215R A11

381

116

300

235

196.869

6

82

47


規格 Spec
型號 Model

H

L2

M1

N

P

O max

O min

R max

R min

S

TS-212R A8

36

38

M20*2.5

95

25

74.3

9

46

9

35

TS-215R A11

20.5

36

M75*2.0

73

20

93

12

22.8

9.3

31

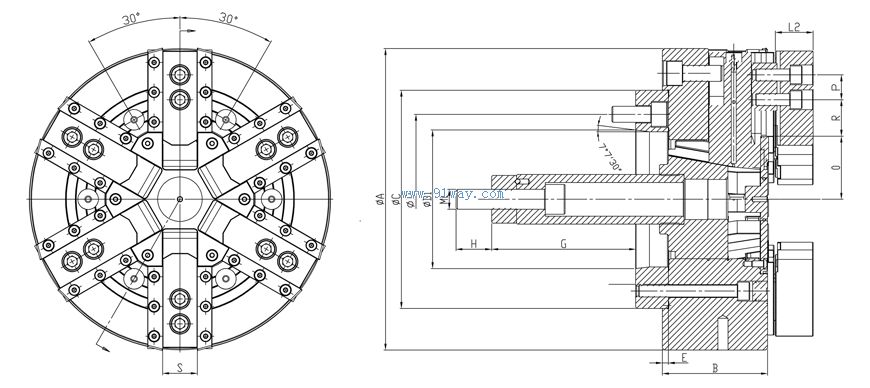

TS-R系列六爪中實動力卡盤外形尺寸

TS-R系列六爪中實動力卡盤
