 產品名稱： FWD系列三爪補償型帶頂心動力卡盤
型號規格： FWD系列三爪補償型帶頂心動力卡盤
  放大圖片 放大圖片
產品類別： 常規產品 -- 五金工具 -- 卡盤
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
FWD系列三爪補償型帶頂心動力卡盤產品詳細說明：

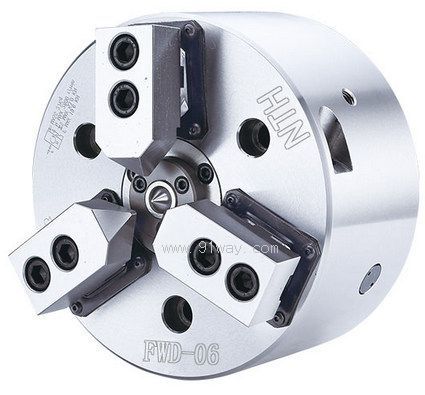

FWD系列三爪補償型帶頂心動力卡盤

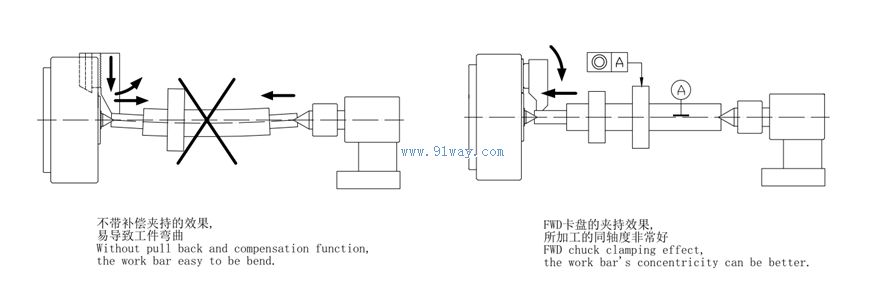

1. 適用于軸類工件加工，卡盤具有補償式夾緊和后拉的功能，對中心的補償量為5mm。
2. 尾座支撐工件，卡盤補償夾緊后，把工件拉向中心頂尖，依此加工后同軸度會非常好。

規格 Spec
型號 Model

楔心行程
Plunger stroke
(mm)

爪行程直徑
Jaw stroke (Dia)
(mm)

最大夾持直徑
Max clamping dia
(mm)

最小夾持直徑
Min clamping dia
(mm)

容許油壓缸推力

Max.D.B.Pull
KN(kgf)

最大夾持力
Max clamping force
KN(kgf)

FWD-06A5

16

13

35

6

14.7(1500)

25.0(2550)

FWD-08A6

20

18

65

16

19.6(2000)

34.3(3500)


規格 Spec
型號 Model

補償量
Compensation
(mm)

最高轉速
Max RPM

慣性矩
I
kg*m2

重量
Weight
kg

適合油壓缸
Matched cylinders

最大使用壓力
Max.pressure
Mpa(kgf/cm2)

FWD-06A5

5

3500

0.5

13

SNK-100

2.1(21)

FWD-08A6

6

3000

0.5

22

SNK-100

2.8(28)


規格 Spec
型號 Model

A

B

C(H6)

D

D1

D2

E

G

FWD-06A5

168

116

140

104.8

82.56

24

15

4--20

FWD-08A6

210

127

170

133.4

106.38

32

17

9--29


規格 Spec
型號 Model

H

J

L

M

N

P

T

FWD-06A5

38

50

52

M10x120

55

14

34

FWD-08A6

38

58

61

M12x125

67

20

41.5

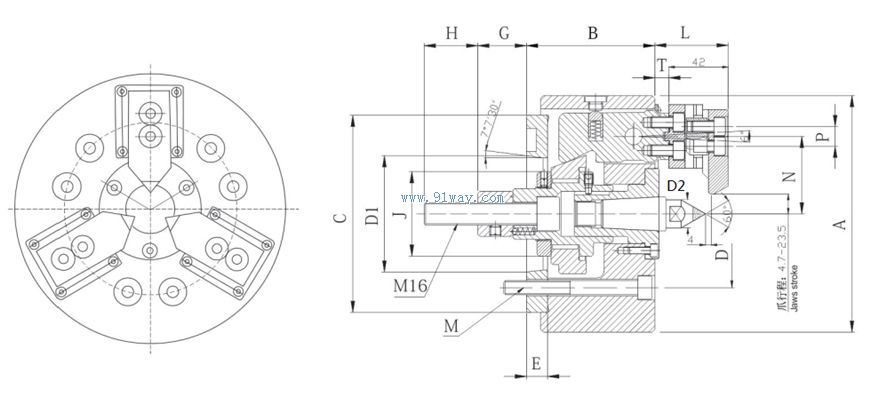

FWD系列三爪補償型帶頂心動力卡盤外形尺寸
FWD系列三爪補償型帶頂心動力卡盤安裝尺寸

FWD系列三爪補償型帶頂心動力卡盤
