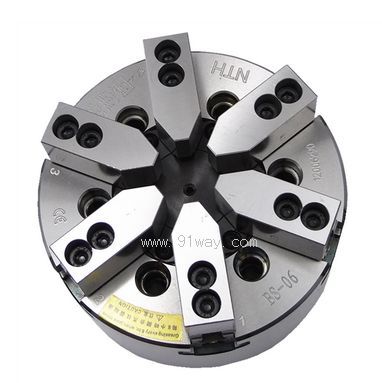

 產品名稱： BS系列六爪中空動力卡盤
型號規格： BS系列六爪中空動力卡盤
  放大圖片 放大圖片
產品類別： 常規產品 -- 五金工具 -- 卡盤
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
BS系列六爪中空動力卡盤產品詳細說明：
BS系列六爪中空動力卡盤是多點夾持，針對薄壁管形，環形工件，可改善工件夾持過程中的變形問題。

規格 Spec
型號 Model

楔心行程
Plunger stroke
(mm)

爪行程直徑
Jaw stroke (Dia)
(mm)

最大夾持直徑
Max clamping dia
(mm)

最小夾持直徑
Min clamping dia
(mm)

容許油壓缸推力

Max.D.B.Pull
KN(kgf)

BS-206 A5

12

5.6

168

15

17.1(1750)

BS-208 A6

16

7.4

210

13

34.3(3500)

BS-210 A8

19

8.8

254

46

34.3(3500)

BS-212 A8

30

10.5

315

37

42.6(4380)


規格 Spec
型號 Model

最大夾持力
Max clamping force
KN(kgf)

最高轉速
Max RPM

慣性矩
I
kg*m2

重量
Weight
kg

適合油壓缸
Matched cylinders

最大使用壓力
Max.pressure
Mpa(kgf/cm2)

BS-206 A5

35.8(3650)

6000

0.06

15

H-1246

2.0(20)

BS-208 A6

85.8(8750)

5000

0.19

25

H-1552

2.8(28)

BS-210 A8

85.8(8750)

4200

0.35

42

H-1875

2.1(21)

BS-212 A8

80.7(8241)

3300

0.95

66

H-2091

2.1(21)


規格 Spec
型號 Model

A

B

C(H6)

D

D1

E

F

G max

G min

BS-206 A5

169

81

140

104.78

82.56

5

45

26

14

BS-208 A6

210

87

170

133.35

106.38

5.5

66

31.5

15.5

BS-210 A8

254

100

220

171.45

139.72

5.5

86

26.5

7.5

BS-212 A8

320

113

300

235

196.869

6

91

37

7


規格 Spec
型號 Model

H

L1

L2

M1

N

P

R max

R min

S

BS-206 A5

19

18

30

M55*2.0

62

14

19.8

7.8

25

BS-208 A6

20.5

17

36

M75*2.0

73

20

22.8

9.3

31

BS-210 A8

25

24.5

37

M95*2.0

95

25

29.8

14.8

35

BS-212 A8

28

22

42

M130*2.0

110

30

29.8

14.3

40

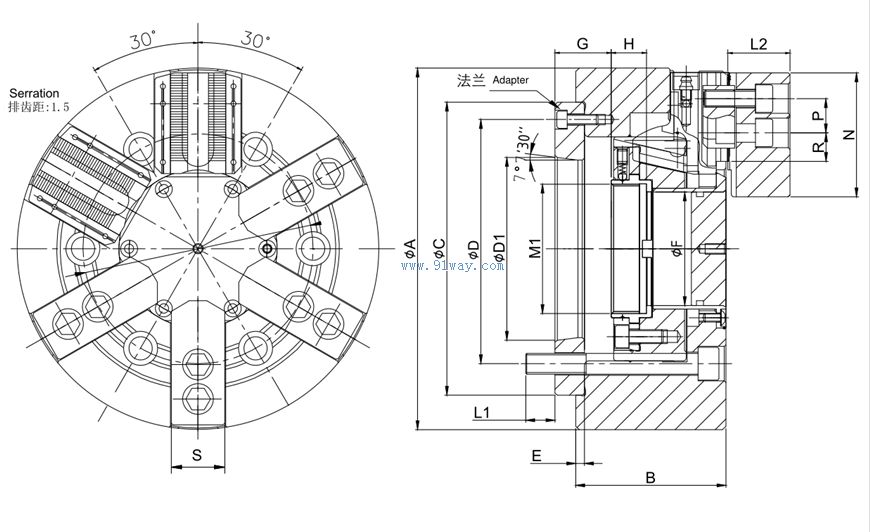

BS系列六爪中空動力卡盤外形尺寸

BS系列六爪中空動力卡盤
