 產品名稱： BW系列五爪中空動力卡盤
型號規格： BW系列五爪中空動力卡盤
  放大圖片 放大圖片
產品類別： 常規產品 -- 五金工具 -- 卡盤
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
BW系列五爪中空動力卡盤產品詳細說明：
BW系列五爪中空動力卡盤具有多點夾持，針對薄壁管形，環形工件，可改善工件夾持過程中的變形問題。

尺寸單位/Size Unit:mm

規格 Spec
型號 Model

楔心行程
Plunger stroke
(mm)

爪行程直徑
Jaw stroke (Dia)
(mm)

最大夾持直徑
Max clamping dia
(mm)

最小夾持直徑
Min clamping dia
(mm)

容許油壓缸推力

Max.D.B.Pull
KN(kgf)

BW-06A5

12

5.5

168

15

17.1(2200)

BW-08A6

16

7.4

210

13

34.3(3500)

BW-10A8

21

8.9

254

46

34.3(3000)


規格 Spec
型號 Model

最大夾持力
Max clamping force
KN(kgf)

最高轉速
Max RPM

重量
Weight
kg

適合油壓缸
Matched cylinders

最大使用壓力
Max.pressure
Mpa(kgf/cm2)

BW-06A5

35.8(5500)

5000

15.5

H-1246/HK-1246

2.74(20)

BW-08A6

85.8(8750)

5000

25.5

H-1552/HK-1552

2.8(28)

BW-10A8

85.8(7000)

2500

43.5

H-1875/HK-1875

2.1(21)


規格 Spec
型號 Model

A

B

C（H6）

D

D1

E1

G max

G min

H

BW-06A5

169

97

140

104.8

82.563

21

26

14

17.5

BW-08A6

210

103

170

133.4

106.375

17

31.5

15.5

20

BW-10A8

254

120

220

171.4

139.719

25

28.5

7.5

25


規格 Spec
型號 Model

F

L1

L2

J

D2

M

N

P

S

BW-06A5

45

15.5

37

M55*2.0

60

10

73

20

31

BW-08A6

52

19

37

M60*2.0

66

12

73

20

31

BW-10A8

81

24

43

M85*2.0

94

16

110

30

40

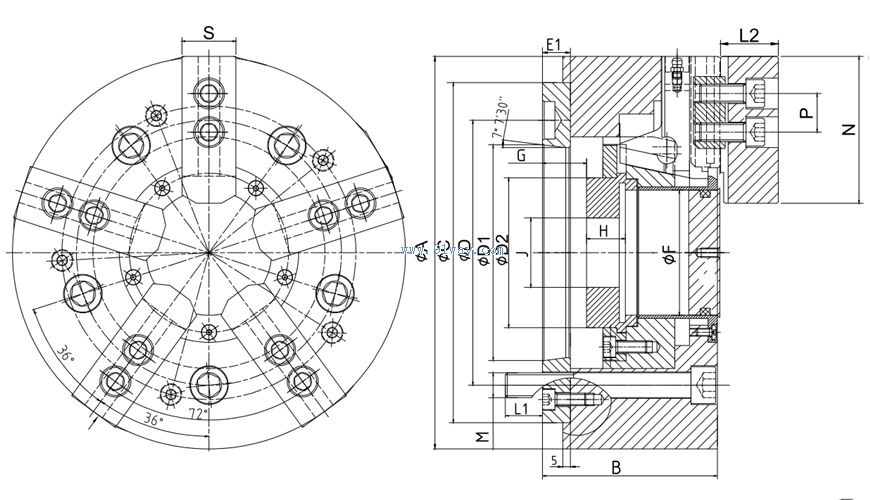

BW系列五爪中空動力卡盤外形尺寸

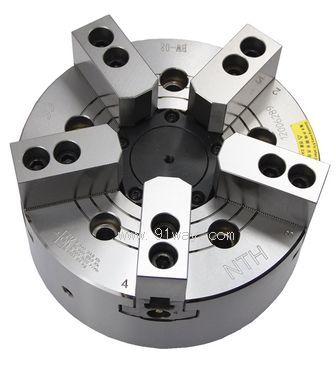

BW系列五爪中空動力卡盤
