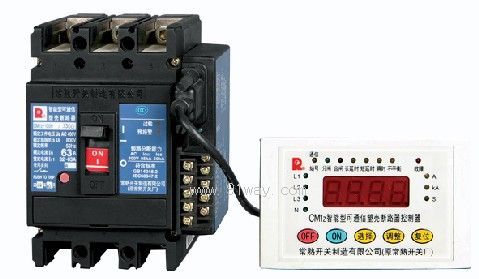

CM1Z系列智能型可通信塑殼斷路器產品詳細說明：

CM1Z系列智能型可通信塑殼斷路器（以下簡稱斷路器），是本公司采用先進的CAD/CAM/CAE設計制造技術，研制、開發的新型斷路器。其額定絕緣電壓為800V，適用于交流50Hz/60Hz，額定工作電壓400V，額定電流至800A的電路中作不頻繁轉換之用。斷路器具有過載長延時反時限、短路短延時反時限、短路短延時定時限、短路瞬時和欠電壓保護功能，能保護線路和電源設備不受損壞。

CM1Z系列智能型可通信塑殼斷路器具有體積小、分斷高、飛弧短、帶隔離、抗振動等特點。
可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。
不可倒進線，即只能1、3、5 接電源線，2、4、6接負載線。
CM1Z系列智能型可通信塑殼斷路器適用于隔離，符號表示為“  ”。
符合IEC60947-2、GB14048.2標準。
獲國家強制性產品認證“CCC”標志。

型號		CM1Z-100		CM1Z-225		CM1Z-400		CM1Z-630		CM1Z-8001)
殼架電流Inm(A)		100		225		400		630		800
額定電流In(A)		32,63,100		225		400		630		800
整定電流Ir1(A)		32(16~32) 63(32~63) 100(63~100)		225(100~225)		400(200~400)		630(400~630)		800(630~800)
極數		3	4	3	4	3	4	3	4	3	4
額定絕緣電壓Ui(V)		800		800		800		800		800
額定工作電壓Ue(V)		400		400		400		400		400
額定沖擊耐受電壓Uimp(V)		8000		8000		8000		8000		8000
額定極限短路分斷能力Icu(kA)		85		85		100		100		100
額定運行短路分斷能力Ics(kA)		50		50		65		65		65
額定短時耐受電流Icw(kA)/1s						5		8		10
使用類別		A		A		B		B		B
飛弧距離(㎜)		≯50(0)3)		≯50(0)3)		≯100(0)3)		≯100		≯100
電氣壽命(次)2)		8000		8000		7500		7500		7500
機械壽命(次)2)	免維護	20000		20000		10000		10000		10000
	有維護	40000		40000		20000		20000		20000
外形尺寸(㎜)	W	92	122	107	142	150	198	210	280	210	280
	L	150		165		257		280		280
	H	92		90		106.5		115.5		115.5
1) CM1Z-800無電動機保護型。 2) 根據GB14048.1，術語“壽命”表示電器在修理或更換部件前能完成的操作循環次數的概率。 3) CM1Z-100、225、400分別選裝高為6mm、7.5mm、9.3mm的零飛弧罩，實現零飛弧。
