一、概述

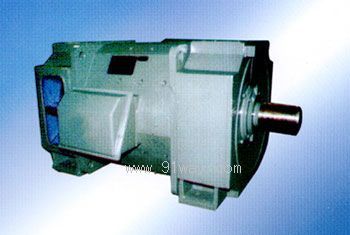

Z710型直流電動機是新開發的Z系列直流電機，其中心高為710毫米。由于Z710型電機的結構及性能有其獨特性，與Z系列中型直流電機有一定差別。

二、使用條件
1．電機可以安裝在環境條件比較惡劣的場合，但必須選擇正確的冷卻方法和防護等級，以保持電機內部的清潔。
2．電機的冷卻空氣中應不含有酸、堿等使電機的絕緣和換向性能有損壞的氣體。
3．電機如使用于船舶和濕熱帶地區以及工作環境中有鹽霧、潮濕等，應另行協議。
4．電機的額定功率是指在海拔不超過1000米，環境空氣溫度不超過40℃的條件下。
5．電機的供電電源采用靜止整流電源，也可采用直流發電機電源。

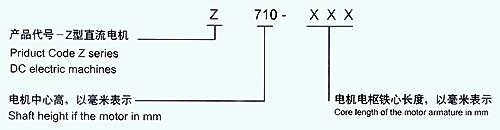

三、Z系列中型直流電機型號說明

四、產品結構特點
本電機的機座采用多角形疊片結構，具有體積小、重量輕等優點，適用可控硅整流電源。電機的絕緣等級為F級。電機采用無溶劑漆真空壓力浸漬處理(VPI，使繞組絕緣具有良好的抗潮能力、機械強度和優良的導熱性。電樞鐵心由硅鋼片疊裝而成，具有良好的導磁性能 電機采用滾動軸承，運行穩定。本電機的安裝型符合GB997和IEC34-7《電機結構及安裝形式代號》
標準IM1001 端蓋式軸承，底腳安裝，水平放置，圓柱形單軸伸
可派生IM1002端蓋式軸承，底腳安裝，水平放置，圓柱形雙軸伸
電機的防護等級根據GB4942．1和IEC34-5《電機外殼防護分級》標準，標準電機的外殼防護等級有IP23和IP44兩種。電機冷卻方法根據GB1993和IEC34—6《電機冷卻方法》標準。標準電機有ICl7、IC37和ICW37A86三種。用戶如需其他防護等級、冷卻方法可另行協商。本電機標準型式的冷卻空氣入口在電機的傳動端(非換向器端)。

五、產品性能
1、本電機的定額為連續工作方式(S1)。
2、本電機的標準額定電壓有440V、660V、750V三種。
3、本電機的勵磁方式為他勵，勵磁繞組有四個引線端子，分為兩組兩組串聯時勵磁電壓為220V，并聯時勵磁電壓為110V。電機的實際勵磁電壓，應以電機實際勵磁電流達到額定值為準，本電機允許強行勵磁，強勵電壓不得超過500V。強勵時，勵磁電流可瞬時略超過額定勵磁電流，但勵磁電流穩定后，不得超過。
4、本電機的過載能力：
第一類直流電機(A類)能承受下表所規定的短時(一分鐘)過載。

第二類直流電機(B類)能承受下表所規定的短時(一分鐘)過載。

第二類直流電機(B類)應能承受下列連續負載：
(1)在額定電樞電壓和額定轉速范圍內帶115％額定功率負載連續運行，在此負載下，溫升將較高，其他特性可能與額定條件下運行的規定不同。
(2)在額定電樞電壓和額定轉速范圍內，在額定負載連續運行后，緊接著以125％額定功率負載運行二小時，溫升不超過規定數值，其他性能可能與額定條件下運行的規定值不同。
* 偶爾使用的短時過載能力是指很少發生或在緊急情況下，電機在一分鐘內承受超過連續額定負載的能力，建議將斷路器的瞬時開斷裝置按偶爾使用的短時過載能力整定。
** 經常使用的短時過載能力是指作為正常工作周期的一部分，電機反復承受超過額定負載的能力。
*** 短時過載運行之后，必須輕載運行，使電機整個負載周期的負載均方根值不超過其連續定額。
對第二類直流電機(B類)，偶爾使用時過載倍數允許達到2．5倍(在額定基速時)，時間不超過15秒(但需與本公司協商)。
5、電流變化率
在所有轉速及負載下，電機的電流變化率(di／dt)允許達200倍額定電流/秒。
6、噪聲振動
本系列電機的噪聲符合符合《GB2806電機噪聲測定方法》和《IEC34-9電機噪聲限值標準》的規定。
本系列電機的振動符合《GB2807電機振動測定方法》和《IEC-14電機振動測試方法及限值標準》的規定。

六、容量選擇
第一類直流電機(A類)：
這類電機的詳細數據見技術數據表，用戶可以根據所需的容量，轉速和電壓等選定電機的型號和規格。
第二類直流電機(B類)：
這類電機的功率、電流等技術數據要比A類技術數據表中的值低，但具體數值要由用戶和制造公司商定。
本電機除技術數據中所列出規格外，用戶可以根據具體需要和制造公司協商，派生出其他規格直流電機。

七、技術數據(A類)

Z710-320適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

Z710-400適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

Z710-500適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

Z710-630適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

Z710-800適用于冷卻方式 Applied to the cooling types of IC17,IC37,ICW37A86

八、外形圖和安裝尺寸表

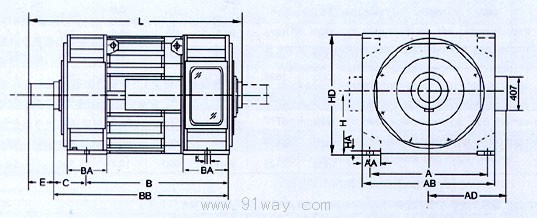

管道通風（IC17）
半管道通風（IC37）

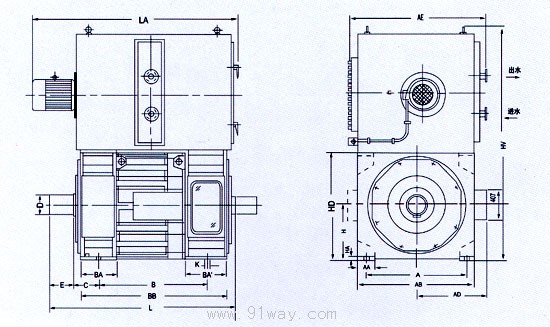

帶背包式、空冷卻器（ICW37A86）
