HM3系列塑料外殼式斷路器產品詳細說明：

HM3（DZ122）系列塑料外殼式斷路器，是具有國際九十年代先進水平的新系列塑殼式斷路器。本系列斷路器其額定絕緣電壓400V（殼架等級額定電流160A及以下）至690V（殼架等級額定電流250A及以上），主要用于交流50Hz，額定電流至800A，額定工作電壓380/400V至660/690V的配電網絡中，用來分配電能、并對線路電源設備的過載、短路和欠電壓起保護作用，在正常條件下也可以作線路的不頻繁轉換之用。殼架等級額定電流400A及以下的斷路器可作電動機的不頻繁起動，運轉中分?jǐn)嗉白鳛殡妱訖C的過載、短路和欠電壓保護之用。本系列斷路器可以垂直安裝（即豎裝），也可以水平安裝（即橫裝）。

HM3系列塑料外殼式斷路器主要技術性能指標：

型號		HM3L-100	HM3H-100	HM3H-160	HM3H-250	HM3H-400	HM3H-630
殼架等級額定電流 Inm(A)		100		160	250	400	630 800
額定電流 In(A)		10 12.5 16 20 25 32 50 100	32 40 50 63 80 100	100 125 160	160 200 250	250 315 400	400 500 630 800
極數		3/4
額定絕緣電壓 Ui(V)		400			690
額定工作電壓 Ue(V)		400
額定極限短路分?jǐn)嗄芰?Icu(kA)		25	50		65
額定運行短路分?jǐn)嗄芰?Ics(kA)		50%Icu	75%Icu
操作性能	機械壽命（次）	8500		7000		4000
	電壽命 （次）	1500		1000
斷路器功耗 (W)		25	30	40	50	135	100
飛弧距離 (mm)		50			100		160
可配備附件	分勵脫扣器	√
	欠電壓脫扣器	√
	輔助觸頭	√
	報警觸頭	√
	電動操作機構	√
旋轉式手柄操作機構	中心式	√
	偏心式	√
重量  (kg)		0.9	1.1	1.1	2.5	5.5	10

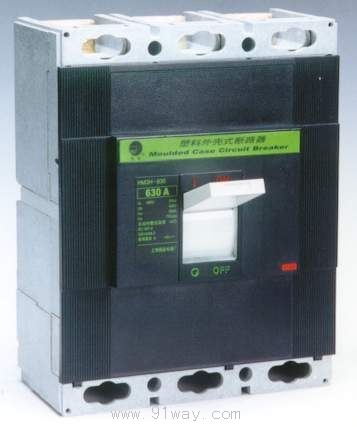

HM3系列塑料外殼式斷路器
