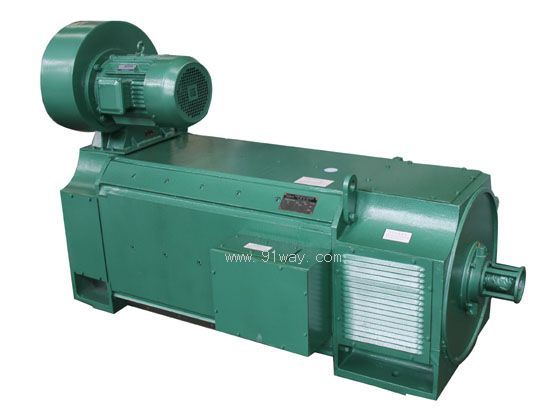

 產品名稱： ZFQZ系列直流電動機
型號規格： ZFQZ系列直流電動機
  放大圖片 放大圖片
產品類別： 南洋電機 -- 電機產品 -- 中小直流電機
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
ZFQZ系列直流電動機產品詳細說明：
ZFQZ系列直流電動機是在Z4系列直流電動機的基礎上，借鑒ZZJ-800系列直流電動機的主要工藝而開發的系列產品。電機的轉動慣量分別為ZZJ-800系列和ZZJ-900系列的45%和65%，適應頻繁正逆轉和頻繁起制動的惡劣工況。電機具有優良的過載特性，其最大轉矩和起動轉矩分別是ZZJ-800系列和ZZJ-900系列的112%和117%。電機重量僅為ZZJ-800系列的65%。電機功率等級符合IEC34-13《起重、冶金用輔機電動機技術規范》的國際標準。電機外形尺寸除了兩底腳孔間軸向尺寸"B"之外，均符合IEC72國際標準。

功率范圍:37.3-600kW

額定轉速:180-900r/min

特點與用途：

ZFQZ系列直流電動機是在Z4系列直流電動機的基礎上，借鑒ZZJ-800系列直流電動機的主要工藝而開發的系列產品。電機的轉動慣量分別為ZZJ-800系列和ZZJ-900系列的45%和65%，適應頻繁正逆轉和頻繁起制動的惡劣工況。電機具有優良的過載特性，其最大轉矩和起動轉矩分別是ZZJ-800系列和ZZJ-900系列的112%和117%。電機重量僅為ZZJ-800系列的65%。電機功率等級符合IEC34-13《起重、冶金用輔機電動機技術規范》的國際標準。電機外形尺寸除了兩底腳孔間軸向尺寸"B"之外，均符合IEC72國際標準。電機通過帶底板可達到ZZJ-800和ZZJ-900系列相一致的主要安裝尺寸，并可通過協商制成ZZJ-800和ZZJ-900系列相對應的軸伸尺寸，因而可替換ZZJ-800和ZZJ-900系列產品。

ZFQZ系列直流電動機性能：

使用條件
1. 電動機適用于環境空氣溫度為-30℃到＋40℃，海拔不超過1000米的場所。
2. 電動機的供電電源采用靜止整流電源或直流發電機電源。當采用三相全控橋式整流電源時，可不外接平波電抗器而長期工作。
產品性能
1. 電動機的額定電壓有220V、440V兩種。根據需要也可派生出其他等級電壓。
2．電動機的勵磁方式為他勵，勵磁電壓為180V或310V。根據需要也可派生出其他等級電壓。
3．電動機基速時允許按技術數據表規定的最大運行轉矩運行，歷時60s。
4．額定電壓為220V的電機，可以提高外施電壓，使轉速增加到額定轉速的2倍。此時允許最大運行轉矩為額定轉矩的1.8倍，歷時15s。
5．額定電壓220V的電動機按技術數據表規定的弱磁轉速運行時最大運行轉矩為額定轉距的0.6倍，歷時15s。
6．電動機的電流變化率(di/dt) 可達到200-250倍額定電流/秒。若需(di/dt)>250,可以協商解決。
7．電動機的出線盒標準位置從傳動端視在機座右側。根據需要，也可裝于機座左側，但需要在訂貨時注明。

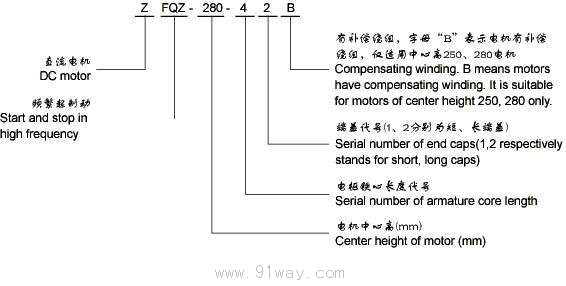

ZFQZ系列直流電動機型號說明：

ZFQZ系列直流電動機型號說明
結構簡介:

1．電動機的機座為八角形薄鋼板迭片結構，具有定子空間利用率高，內部結構緊湊、轉動慣量小、重量輕、適應可控硅供電等優點。
2．電動機全部帶補償繞組，使電機有優良的換向性能和過載能力。
3．電動機的絕緣等級為F級，并經無溶劑真空壓力浸漆(VPI)處理。繞組絕緣具有良好的絕緣性能和機械強度。
4．換向片為豎板式整體結構，豎板與電樞線圈連接采用鎢極惰性氣體保護焊(TIG)。
5．電樞鐵心采用斜槽結構，能有效減小振動和噪音。
6．電動機采用滾動軸承及不停機加油結構。

電機冷卻方式均為他冷、強迫通風，即電機自帶徑向騎式鼓風機或管道通風或帶空/水冷卻器。其防護等級和冷卻方式的對應關系見表2。所需要的冷卻風量、風壓及風機電動機的功率見表3，空/水冷卻器循環風機功率冷卻水流量見表4。

表2 (Table 2)

防護等級

冷卻方式

Protection Level

Cooling Mode

向騎式鼓風機冷卻

IP21S

IC06

Radial Ride Type Air Blower Cooling

單管風

IP23S

IC17

Single-duct Ventilation

雙管風

IP44

IC37

Double-duct Ventilation

帶空/水冷卻器

IP44

ICW86

With Air/Water Cooler


表3 (Table 3)

機座號

風量(m3/hr)

靜壓(Pa)

電動機功率

重量

Baseplate No.

Ventilation Quantity

Static Pressure

Motor Power

Weight

ZFQZ-250

3000

1400

3

70

ZFQZ-280

4000

1600

4

80

ZFQZ-315

4860

1600

5.5

90

ZFQZ-355

5200

1600

5.5

120

ZFQZ-400

7200

1800

5.5

180

ZFQZ-450

9000

1800

7.5

250


表4 (Table 4)

冷卻器型號

風機電動機

冷卻水流量(m3/h)

重量

Cooler Type

Air Blower Motor

Cooling Water Discharge

Weight

KSL-250

4.0 kw

11

400

KSL-280

5.5 kw

12

500

KSL-315

5.5 kw

13

600

KSL-355

7.5 kw

15

750

KSL-400

7.5 kw

18

850

KSL-450

11 kw

19.5

950


根據用戶需要，本系列電動機可配套供應測速元件、過速保護裝置、加熱器和測溫、限溫保護元件等。

ZFQZ系列直流電動機

型號

額定功率

額定電壓

額定轉速

弱磁轉速

額定電流

額定轉距

最大運
行轉距

起動轉距

勵磁功率

轉動慣量

重量

Type

Rated
Power

Rated
Voltage

Rated
Rotating
Speed

Low-intensity
Magnetic
Rotating
Speed

Rated
Current

Rated
Rotating
Moment

Max. Running
Rotating
Moment

Starting
Rotating
Moment

Excitation
Power

Rotating
Inertia

Weight

kW

V

r/min

  A

kNm

 kW

kgm2

kg

ZFQZ-250-081B

37.3

220

575

1275

220

0.62

1.86

2.17

2.1

0.95

710

440

575

1150

112

ZFQZ-250-21B

52

220

550

1650

288

0.91

2.73

3.19

2.75

1.4

900

440

550

1100

144

ZFQZ-280-12B

75

220

515

1300

415

1.39

4.17

4.87

3.1

2.5

1170

ZFQZ-280-11B

75

440

515

1050

202

ZFQZ-315-082

112

220

500

1250

614

2.14

6.42

7.49

4.5

4.1

1720

ZFQZ-315-081

112

440

500

1000

300

ZFQZ-315-22

150

220

480

1200

795

2.99

8.97

10.5

4.35

6

1960

ZFQZ-315-21

150

440

480

960

393

ZFQZ-355-092

186

220

435

1100

982

4.09

12.3

14.3

4.2

9.2

2520

ZFQZ-355-091

186

440

435

870

488

ZFQZ-355-42

280

440

390

780

720

6.86

20.6

24.0

6.5

15

3720

型號

額定功率

額定電壓

額定轉速

額定電流

額定轉距

最大運
行轉距

起動轉距

勵磁功率

轉動慣量

重量

Type

Rated
Power

Rated
Voltage

Rated
Rotating
Speed

Rated
Current

Rated
Rotating
Moment

Max. Running
Rotating
Moment

Starting
Rotating
Moment

Excitation
Power

Rotating
Inertia

Weight

kW

V

r/min

  A

kNm

 kW

kgm2

kg

ZFQZ-450-42

600

725

600

880

9.55

28.7

33.4

7.5

43.5

6700

ZFQZ-450-42

500

660

500

810

9.55

28.7

33.4

7.5

43.5

6700

ZFQZ-450-31

420

660

430

700

9.33

28

32.6

7.1

39

6000

ZFQZ-450-31

220

370

180

730

11.6

35

40

7.1

39

6000

ZFQZ-400-42

418

725

530

635

7.53

22.6

26.4

7.1

23.5

5200

ZFQZ-400-42

400

440

410

1020

9.32

28

32.6

7.1

23.5

5200

ZFQZ-400-42

205

420

280

570

6.99

21

24.5

7.1

23.5

5200

ZFQZ-400-42

500

660

708

810

6.74

20.2

23.6

7.1

23.5

5200

ZFQZ-400-32

440

660

600

725

7

21

22.5

6.4

21

4900

ZFQZ-355-42

418

725

600

630

6.65

20

23.3

6.5

15

3750

ZFQZ-355-42

355

440

500

895

6.78

20.3

23.7

6.5

15

3750

ZFQZ-355-42

361

600

550

665

6.27

18.8

22

6.5

15

3750

ZFQZ-355-32

450

725

750

670

5.73

17.2

20

6

13

3400

ZFQZ-355-32

315

440

500

800

6.02

18.1

21

6

13

3400

ZFQZ-355-22

450

660

900

735

4.78

14.3

16.7

5.6

11.5

3200

ZFQZ-355-22

370

440

650

930

5.44

16.3

19

5.6

11.5

3200

ZFQZ-355-12

315

660

880

510

3.42

10.3

12

4.7

10.5

2900

ZFQZ-315-42

315

600

800

570

3.76

11.3

13.2

5.2

7.7

2450

ZFQZ-315-42

315

440

750

780

4

12

13.5

5.2

7.7

2450

ZFQZ-315-42

284

400

680

785

4

12

13.5

5.2

7.7

2450

ZFQZ-315-32

280

660

750

465

3.56

10.7

12.5

4.6

7

2300

ZFQZ-315-32

320

440

900

785

3.4

10.2

11.9

4.6

7

2300

ZFQZ-315-22

230

220

705

1175

3.12

9.35

11

4.3

6

2100

ZFQZ-315-21

150

660

480

260

2.98

8.95

10.4

4.35

6

1950

ZFQZ-315-12

160

440

600

410

2.55

7.65

8.93

3.85

5.3

1800

ZFQZ-280-32B

170

440

900

430

1.8

5.41

6.31

3

3

1600

ZFQZ-250-31B

92

400

880

260

1

3

3.5

2.85

1.55

1000

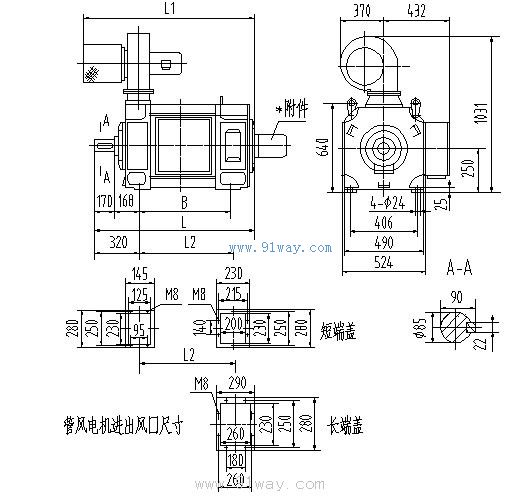

ZFQZ系列直流電動機安裝尺寸表：

電機型號

安裝尺寸

外形尺寸

Motor Type

 Mounting Dimension

Figuration Dimension

B

  L2

L

L1

ZFQZ-250-081

635

614.5

1145

1580

ZFQZ-250-082

695

644.5

1205

1640

ZFQZ-250-091

675

654.5

1185

1620

ZFQZ-250-092

735

684.5

1245

1680

ZFQZ-250-11

715

694.5

1225

1660

ZFQZ-250-12

775

724.5

1285

1720

ZFQZ-250-21

765

744.5

1275

1710

ZFQZ-250-22

825

774.5

1335

1770

ZFQZ-250-31

825

804.5

1335

1770

ZFQZ-250-32

885

834.5

1395

1830

ZFQZ-250-41

895

874.5

1405

1840

ZFQZ-250-42

955

904.5

1465

1900

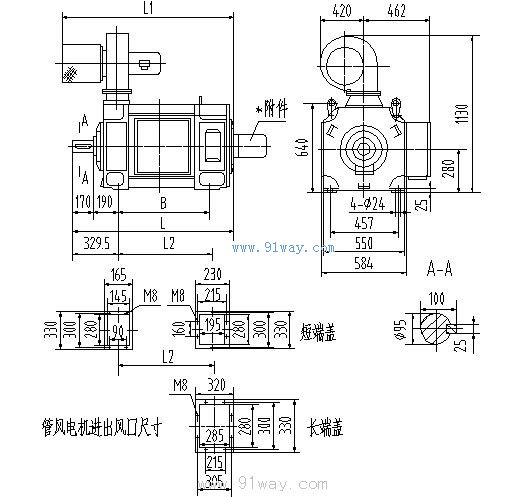

ZFQZ系列直流電動機安裝尺寸

電機型號

安裝尺寸

外形尺寸

 Mounting Dimension

Figuration Dimension

Motor Type

B

  L2

L

L1

ZFQZ-280-11

762

777.5

1315

1750

ZFQZ-280-12

852

822.5

1405

1840

ZFQZ-280-21

822

837.5

1375

1810

ZFQZ-280-22

912

822.5

1465

1900

ZFQZ-280-31

892

907.5

1445

1880

ZFQZ-280-32

982

952.5

1535

1970

ZFQZ-280-41

972

987.5

1525

1960

ZFQZ-280-42

1062

1032.5

1615

2050

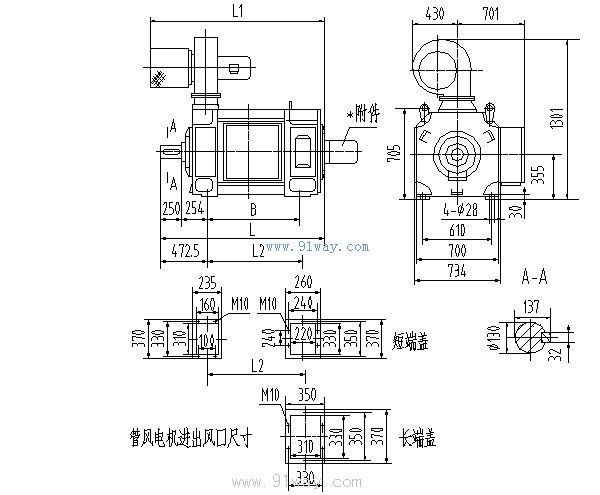

ZFQZ系列直流電動機外形尺寸

電機型號

安裝尺寸

外形尺寸

 Mounting Dimension

Figuration Dimension

Motor Type

B

  L2

L

L1

ZFQZ-315-081

757

810

1405

1770

ZFQZ-315-082

847

855

1495

1860

ZFQZ-315-091

817

870

1465

1830

ZFQZ-315-092

907

915

1555

1920

ZFQZ-315-11

887

940

1535

1900

ZFQZ-315-12

977

985

1625

1990

ZFQZ-315-21

967

1020

1615

1980

ZFQZ-315-22

1057

1065

1705

2070

ZFQZ-315-31

1057

1110

1705

2070

ZFQZ-315-32

1147

1150

1795

2160

ZFQZ-315-41

1157

1210

1805

2170

ZFQZ-315-42

1247

1255

1895

2260

ZFQZ系列直流電動機軸承尺寸

電機型號

安裝尺寸

外形尺寸

Motor Type

 Mounting Dimension

Figuration Dimension

B

  L2

L

L1

ZFQZ-355-091

888

936.5

1650

1930

ZFQZ-355-092

978

981.5

1740

2020

ZFQZ-355-11

968

1016.5

1730

2010

ZFQZ-355-12

1058

1061.5

1820

2100

ZFQZ-355-21

1058

1106.5

1820

2100

ZFQZ-355-22

1148

1151.5

1910

2190

ZFQZ-355-31

1158

1206.5

1920

2200

ZFQZ-355-32

1248

1251.5

2010

2290

ZFQZ-355-41

1268

1316.5

2030

2310

ZFQZ-355-42

1358

1361.5

2120

2400

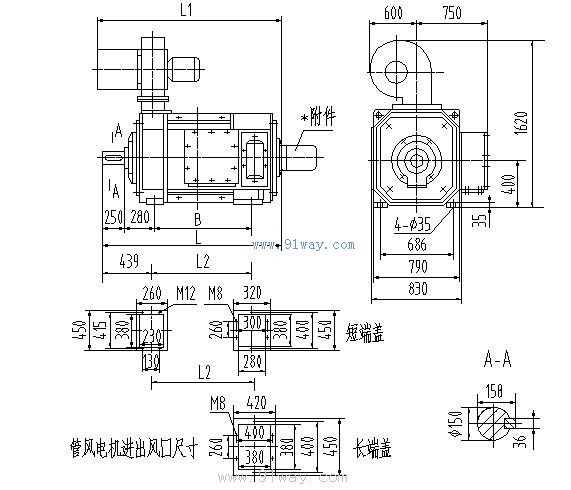

ZFQZ系列直流電動機特性曲線

電機型號

安裝尺寸

外形尺寸

Motor Type

 Mounting Dimension

Figuration Dimension

B

  L2

L

L1

ZFQZ-400-11

959

1003

1770

1820

ZFQZ-400-12

1079

1063

1890

1940

ZFQZ-400-21

1039

1083

1850

1900

ZFQZ-400-22

1159

1143

1970

2020

ZFQZ-400-31

1129

1173

1940

1990

ZFQZ-400-32

1249

1233

2060

2110

ZFQZ-400-41

1229

1273

2040

2090

ZFQZ-400-42

1349

1333

2160

2210

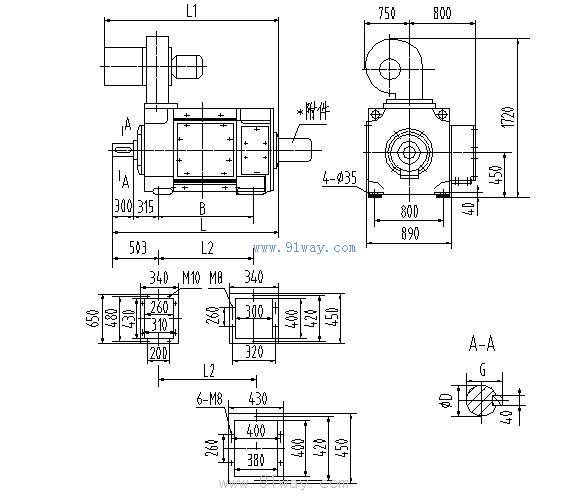

ZFQZ系列直流電動機接線圖

電機型號

安裝尺寸

外形尺寸

Motor Type

 Mounting Dimension

Figuration Dimension

B

D

G

  L2

L

L1

ZFQZ-450-12

1181

160

169

1147

2120

2070

ZFQZ-450-21

1151

1197

2085

2140

ZFQZ-450-22

1271

1237

2205

2260

ZFQZ-450-31

1251

1297

2185

2240

ZFQZ-450-32

1371

1337

2305

2360

ZFQZ-450-41

1361

170

179

1407

2300

2350

ZFQZ-450-42

1481

1447

2415

2470

ZFQZ-450-51

1482

1527

2415

2470

ZFQZ系列直流電動機結構圖

ZFQZ系列直流電動機
