電磁離合器與制動器安裝要點
[大 中 小]
安裝要點及實例簡介
　　單片電磁離合器與制動器屬于干式工作，安裝位置應勿靠近帶有油污和潤滑油飛濺的地方，離合器與制動器可安裝在同軸或?qū)虞S上，當安裝在對接軸上時，必須保證兩軸的同軸度，離合器安裝后，磁軛與動盤間不得發生摩擦，但間隙不要超過0.3～1.5。動盤與銜鐵的間隙δ應保證表中規定尺寸。

　　單片電磁離合器與制動器自六十年代初問世以來，經過三十多年的研究開發和實踐其結構已日趨完善，規格品種更加齊全、性能和可靠性更加提高。但在正確選擇和合理使用方面至今仍存在不少問題，特別在使用過程中的合理安裝是充分發揮其性能的矛盾焦點。為此，為了使用戶能正確掌握安裝設計，選擇部分典型安裝實例供各機械用戶參考。

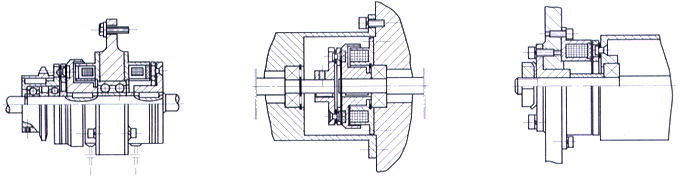

1、DZD-X/B型制動器在軸端安裝↓ 2、DLD5-型單片電磁離合器與皮帶 輪聯結安裝↓ 3、兩臺DLD5-型電磁離合器在通裝軸上組合安裝↓
電磁離合器與制動器結構圖1

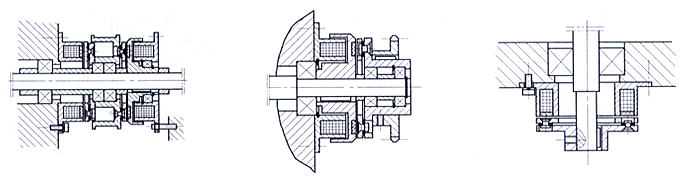

4、DLD5-/B與DZD5-/B型電磁離合器與制動器在通軸上組合安裝↓ 5、DLD5-/A型電磁離合器與對接軸聯結安裝↓ 6、DLD5-型電磁制動器與滾輪聯結安裝↓
電磁離合器與制動器結構圖2

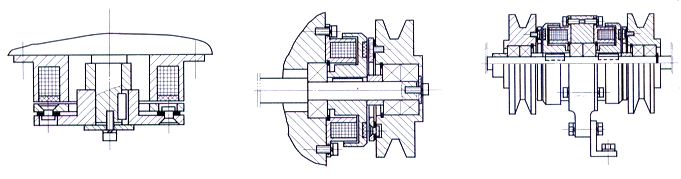

7、DLD6-型與DZD5-型電磁制動器在通軸上組合安裝↓ 8、DLD5-/B型電磁離合器與鏈輪 聯結安裝↓ 9、DZD5-/A型電磁制動器安裝在機體和軸端上↓
電磁離合器與制動器結構圖3

安全系數選擇
工  作  機  械  種  類 驅  動  機  的  類  型
電動機以及前級由膠帶驅動的動力 4-6缸的內燃發動機
負荷平穩的普通機床、一般機械 1.5 2
大型機床、紡織機械、小型沖床、小型絞車 2 2.5
運輸機、壓氣機、泵、中型沖床、中型絞車、刨床、其它負荷變化大、慣性大、接合頻繁的機床 2.5 3.5
攪拌機、破碎機、大型絞車、大型沖床、小型軋鋼機 3.0～3.5 4～4.5
