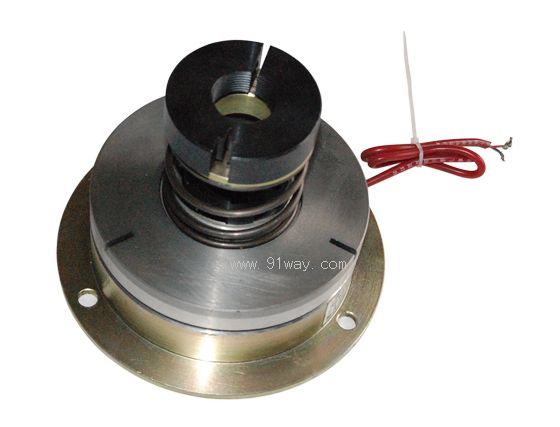

DZMF系列電磁制動器產品詳細說明：

DZMF系列（通電制動型）電磁制動器是一種特殊結構的通電制動器，它可與Y、Y2或Y3系列電機配套派生成YEJF系列新型通電制動電機，適合于需特殊制動功能要求的各種傳動機械設備，通過自動控制等手段，可獲得最佳的制動效果。它也可直接配套與各種需制動的機械設備。

工作原理：
DZMF系列電磁制動器主要部件有磁軛、線圈、摩擦片、銜鐵、調節螺母。當線圈通電時，產生吸力將銜鐵吸合，與摩擦片接觸，產生摩擦力矩，使旋轉的部件迅速制動。當線圈斷電后，銜鐵在復位彈簧的作用下，制動被迅速解除，它沒有空載制動力矩，不適應具有重力下垂或移動的升降機械設備。

DZMF系列電磁制動器屬于自冷的冷卻方式，通電時間短，線圈的耐溫等級為F級，具有性能穩定、可靠、安裝調節方便、制動力矩大及使用壽命長等特點。

配電機型號	71	80	90	100	112	132	160	180
制動器規格代號	DZMF05	DZMF10	DZMF20	DZMF40	DZMF45	DZMF80	DZMF160	DZMF200
額定靜制動力矩（Nm）	5	10	20	40	45	80	160	200
制動時間　　�。╯）	0.15					0.20	0.25
勵磁功率　　�。╓）	20	30	40	50		60	80	100
額定工作電壓DC（V）	24V
允許最高轉速(r/min)	4000						2000
最大磨損間隙　(mm)	1.0					1.2

注：額定工作電壓可根據用戶需要設計。

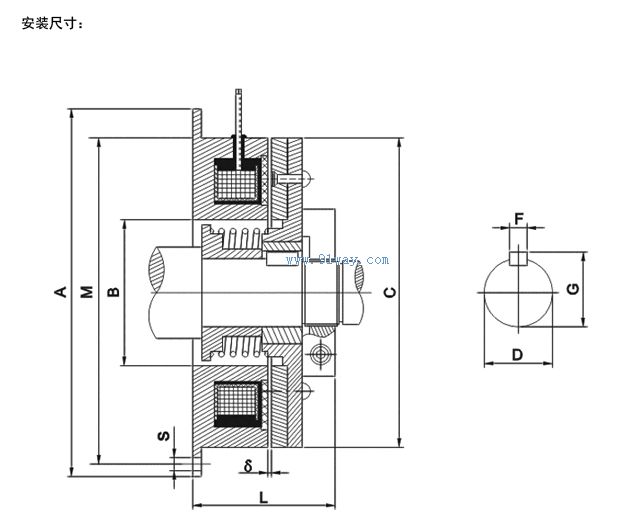

尺寸/規格	A	M	B	C	n×S	L	D	F	G
DZMF05	80	72	35	74	3-φ6	35	15	5	16.2
DZMF10	105	95	42	92	3-φ7	40	19.8	6	21.6
DZMF20	130	118	52	107	3-φ7	50	24.8	8	28.1
DZMF40	150	137	62	126	3-φ9	55	29.5	8	32.8
DZMF45	150	137	62	126	3-φ9	55	29.5	8	32.8
DZMF80	190	175	80	168	3-φ11	56	39.5	12	42.8
DZMF160	230	215	100	212	6-φ10	61	44.5	12	47.8
DZMF200	230	215	100	212	6-φ10	61	44.5	12	47.8

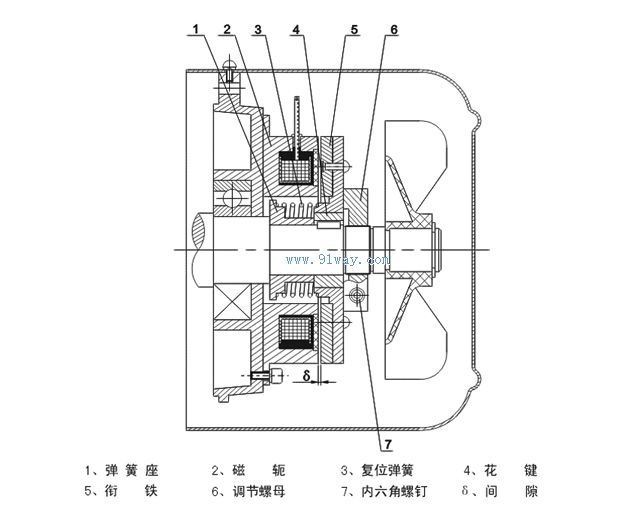

結構、安裝調試示意圖：

調試方法：
1、工具：內六角扳手、勾頭扳手和塞尺
2、方法：根據“δ”附表，選擇對應于最大磨損間隙的塞尺厚度，插入間隙“δ”內檢查數值，當大于最大磨損間隙時，應進行間隙調整。選擇對應于工作間隙的塞尺厚度，用內六角扳手放松內六角螺釘（7），使調節螺母（6）可以旋動，將塞尺插入間隙“δ”內，向里旋進調節螺母（6）壓住塞尺薄片，然后旋動電機轉子，檢查銜鐵（5）與磁軛(2)沒有發生摩擦，再用內六角扳手緊固內六角螺釘（7），拔出塞尺即可。
制動器行程間隙“δ”，距離大小，直接影響力矩、制動時間。調試時應認真、細心�！「奖怼唉摹敝�

制動器型號	制動電機型號	工作間隙	最大磨損間隙
DZMF05	YEJF71	0.45～0.55	1.0
DZMF10	YEJF80
DZMF20	YEJF90
DZMF40	YEJF100
DZMF45	YEJF112
DZMF80	YEJF132	0.65～0.75	1.2
DZMF160	YEJF160
DZMF200	YEJF180

注意事項：
1、制動器額定工作電壓為直流電源，接線時請按制動器銘牌電壓正確接入；
2、磁軛與摩擦盤之間的間隙不得有油污，必須保持干燥清潔；
3、電機軸向不得有竄動。
